Resumen ejecutivo
La dirección asistida hidráulica es uno de los sistemas más críticos para la seguridad en maquinaria móvil. La unidad de dirección Orbitrol, también conocida como válvula de dirección totalmente hidráulica o unidad de control de dirección hidrostática, convierte la rotación mecánica del volante en un flujo hidráulico dosificado con precisión que impulsa los cilindros de dirección, brindando un control direccional suave, sensible y confiable para vehículos que van desde máquinas utilitarias compactas hasta los equipos agrícolas y de construcción más grandes. HANJIU Technology se ha establecido como un fabricante líder mundial de unidades de dirección orbitrol, ofreciendo la serie OSPC con completa intercambiabilidad funcional y dimensional con la línea de productos OSPC de Danfoss.
Este documento técnico ofrece documentación de ingeniería completa para las unidades de dirección orbitrol de la serie OSPC de HANJIU, que cubre las doce variantes de desplazamiento desde OSPC 40 hasta OSPC 500 y las cuatro configuraciones de circuito hidráulico: Centro abierto sin reacción (ON), Centro abierto de reacción (OR), Centro cerrado (CN) y Detección de carga (LS). El análisis confirma que las unidades HANJIU OSPC logran una precisión de dirección, capacidad de presión y una vida útil equivalente a las contrapartes OSPC de Danfoss, al tiempo que ofrecen ventajas económicas sustanciales a través de precios competitivos, plazos de entrega más cortos y un modelo de servicio postventa humanizado diseñado para minimizar los gastos de mantenimiento de por vida.
La serie HANJIU OSPC amplía el rango de desplazamiento de la dirección desde los ultracompactos 40 cm³/rev para vehículos utilitarios pequeños y equipos de jardinería hasta los imponentes 500 cm³/rev para los tractores agrícolas más grandes y maquinaria de construcción pesada. Con presiones máximas de trabajo de 210 bar y presión máxima de dirección de 175 bar, la serie OSPC proporciona el margen de ingeniería necesario para las aplicaciones de dirección más exigentes. Cuatro configuraciones distintas de circuitos hidráulicos garantizan una adaptación óptima a cualquier arquitectura de sistema hidráulico, desde simples circuitos de bombas de engranajes de cilindrada fija hasta sofisticados sistemas de detección de carga, brindando una dirección sensible y eficiente desde el punto de vista energético en todo el espectro de equipos móviles.
Introducción a la tecnología de dirección Orbitrol
La unidad de dirección orbitrol representa un logro histórico en la ingeniería hidráulica, ya que integra las funciones de una bomba dosificadora, una válvula de control direccional y un regulador de flujo prioritario en una única carcasa compacta. Esta elegante integración eliminó las complejas tuberías externas, los múltiples conjuntos de válvulas y los desafíos de sincronización inherentes a los diseños anteriores de dirección hidráulica, estableciendo al orbitrol como la tecnología dominante para la dirección asistida de vehículos todoterreno en todo el mundo.
El nombre "orbitrol" deriva del movimiento orbital de un conjunto de engranajes interno Gerotor que sirve como elemento de medición de precisión. A medida que el operador gira el volante, un mecanismo de válvula interna, que comprende un manguito y un carrete mecanizados con precisión, dirige el fluido hidráulico presurizado a través del conjunto Gerotor y hacia el puerto apropiado del cilindro de dirección. El desplazamiento por revolución controlado con precisión del Gerotor establece una relación directa y predecible entre la rotación del volante y la carrera del cilindro de dirección, creando la sensación de dirección intuitiva que exigen los operadores.
La designación OSPC identifica un factor de forma específico dentro de la familia de productos orbitrol más amplia, que se distingue por su perfil de cuerpo cilíndrico compacto, interfaz de montaje de columna integrada y rango de desplazamiento extendido que comienza en el tamaño compacto de 40 cm³/rev. La serie OSPC de HANJIU Technology se basa en décadas de experiencia en fabricación y refinamiento continuo del diseño para ofrecer unidades de dirección que cumplen o superan los puntos de referencia de rendimiento establecidos por los fabricantes de equipos originales de la industria.
Principio de funcionamiento de las válvulas Orbitrol
La unidad de dirección orbitrol HANJIU OSPC funciona según el principio de dirección hidrostática de centro cerrado, integrando tres elementos funcionales dentro de una carcasa mecanizada con precisión:
•Bomba dosificadora Gerotor:El conjunto de engranajes internos, compuesto por un rotor orbital con N lóbulos externos y un estator fijo con N+1 dientes internos, mide con precisión el volumen de aceite hidráulico en proporción directa a la rotación del volante. La cilindrada de este conjunto Gerotor (de 40 a 500 cm³/rev según modelo) determina el volumen de aceite entregado por revolución del volante, controlando directamente la sensibilidad de la dirección y el número de vueltas de un tope a otro.
•Válvula direccional rotativa:Un manguito de válvula y un carrete rectificados con precisión, acoplados mecánicamente al eje de entrada del volante, dirigen el aceite presurizado al puerto apropiado del cilindro mientras devuelven el aceite de escape al depósito hidráulico. En la posición neutra (recta), la válvula mantiene una caída de presión mínima y trayectorias de flujo centradas. El desplazamiento angular del volante abre progresivamente caminos de flujo hacia el puerto del cilindro correspondiente con una precisión de medición medida en fracciones de grado.
•Regulador de flujo prioritario:Una válvula de prioridad integral garantiza que el flujo de dirección reciba un suministro preferencial de la bomba hidráulica, manteniendo una respuesta de dirección consistente independientemente de las demandas simultáneas de otras funciones hidráulicas como la elevación del cargador, los controles de implementos o los circuitos auxiliares. El exceso de flujo que excede los requisitos de dirección se dirige eficientemente al circuito hidráulico auxiliar.
Cuando el operador inicia un giro, la rotación del volante hace que el carrete de la válvula se desplace con respecto al manguito de la válvula, abriendo una ruta de flujo medida con precisión desde la entrada de presión a través del elemento Gerotor hasta el puerto activo del cilindro de dirección. El Gerotor, impulsado por el acoplamiento mecánico interno, entrega un volumen de aceite medido con precisión. Simultáneamente, el aceite de retorno del puerto del cilindro opuesto regresa a través del Gerotor y sale al depósito hidráulico. Esta disposición de circuito cerrado garantiza que la posición del cilindro de dirección sea siempre directamente proporcional al desplazamiento del volante, independientemente de las variaciones en la presión del sistema, la velocidad del motor o la carga externa sobre las ruedas direccionales.

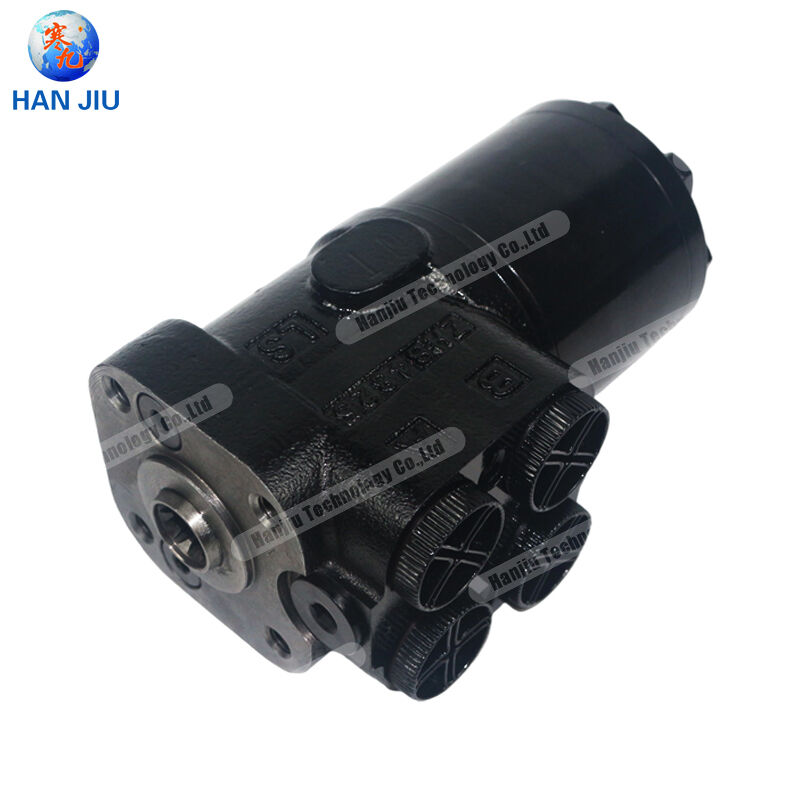

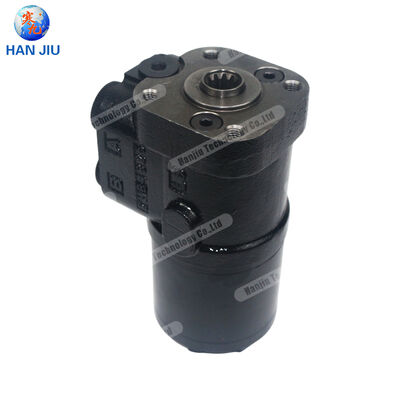

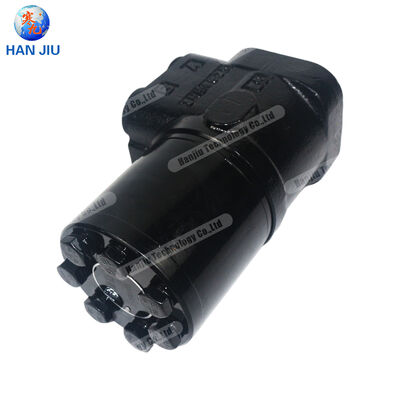

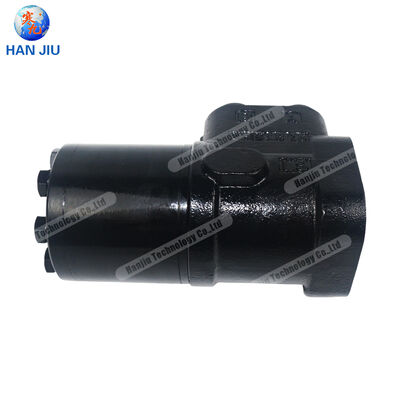

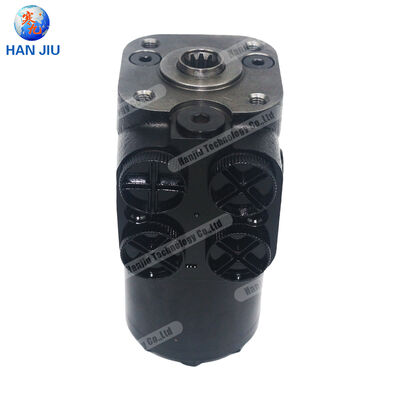

Componentes estructurales y función
La unidad de dirección de la serie HANJIU OSPC comprende grupos de componentes diseñados con precisión, cada uno optimizado para un rendimiento confiable y una vida útil prolongada en entornos exigentes de maquinaria móvil:
•Carcasa del cuerpo de válvula:La aleación de aluminio fundido de alta calidad (EN AC-AlSi10Mg(Fe) o equivalente) proporciona rigidez estructural liviana con excelentes características de mecanizado. Los orificios internos para el manguito de la válvula, la cámara del Gerotor y los elementos de control de flujo están pulidos con precisión para alcanzar tolerancias de ±5 micrones, lo que garantiza un sellado adecuado y una fuga interna mínima.
•Manguito de válvula y carrete:Los componentes de aleación de acero endurecido, rectificados y lapeados con precisión para lograr acabados superficiales submicrónicos y holguras radiales controladas de 3 a 8 micrones, proporcionan la medición de flujo precisa que define la calidad de la dirección. La geometría de los puertos del manguito se ha optimizado mediante análisis de dinámica de fluidos computacional para lograr características de flujo progresivas con transitorios de presión mínimos.
•Conjunto de medición Gerotor:El juego de engranajes internos con perfil de dientes envolventes optimizado ofrece una dosificación volumétrica precisa con una fricción mínima. Para unidades de mayor desplazamiento, una configuración Geroler opcional que emplea rodamientos de agujas en la interfaz rotor-estator reduce aún más las pérdidas por fricción y mejora la eficiencia mecánica.
•Conjunto del eje de entrada:La interfaz del volante está disponible con configuraciones estriadas estándar (normalmente de 3/4 de pulgada o 1 pulgada de diámetro con número de dientes estándar de la industria), transmitiendo el torque de entrada del operador al mecanismo de la válvula a través de un soporte de rodamiento de precisión que se adapta a la flotación axial y la desalineación radial.
•Válvulas de Seguridad:Las válvulas de alivio de línea cruzada integradas protegen el circuito de dirección de los picos de presión causados por fuerzas externas aplicadas a las ruedas direccionales (choques en la carretera, impactos en la acera o torsión de alineación automática), mientras que las válvulas de retención internas evitan que la presión del cilindro se bloquee cuando se suelta el volante.
•Sistema de sellado:Las juntas tóricas y los sellos del eje de NBR o Viton de alta calidad mantienen la integridad hidráulica en todo el rango de temperatura de funcionamiento de -30 °C a +100 °C, con compuestos de sellado opcionales para bajas temperaturas clasificados hasta -40 °C para aplicaciones en clima ártico.
Descripción general de la serie HANJIU OSPC
La serie HANJIU OSPC abarca doce variantes de desplazamiento, la gama más completa de la industria, cada una disponible en cuatro configuraciones de circuito hidráulico. Esta amplia matriz de productos proporciona a los diseñadores de sistemas de dirección una flexibilidad sin precedentes para optimizar el rendimiento de la dirección para cualquier aplicación de maquinaria móvil.

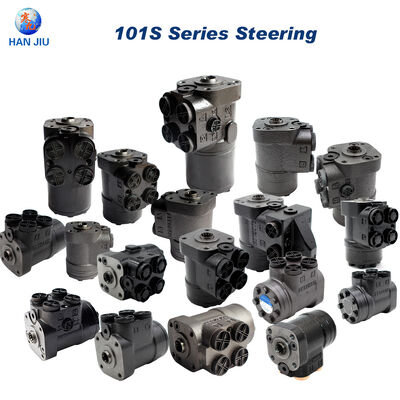

Gama de productos: OSPC 40 a OSPC 500
La línea de productos de la serie HANJIU OSPC comprende doce modelos de desplazamiento, y cada número de modelo indica el desplazamiento nominal del Gerotor en centímetros cúbicos por revolución:
•OSPC 40:Desplazamiento 40 cm³/rev: el punto de entrada ultracompacto para pequeños tractores de jardín, vehículos utilitarios compactos, equipos para campos de golf y maquinaria liviana especializada donde el mínimo esfuerzo de dirección y el control preciso en espacios reducidos son primordiales.
•OSPC 50:Desplazamiento 50 cm³/rev: unidad de dirección compacta para pequeños tractores utilitarios, minicargadores y vehículos de mantenimiento municipal que requieren una dirección ligera y sensible con un entorno de instalación compacto.
•OSPC 63:Desplazamiento 63 cm³/rev: ideal para tractores compactos, montacargas pequeños y vehículos utilitarios donde la dirección sensible y el embalaje compacto son prioridades de diseño.
•OSPC 80:Cilindrada 80 cm³/rev: la versátil selección de rango medio para tractores agrícolas medianos, cargadoras de ruedas compactas y manipuladores telescópicos, que proporciona el equilibrio óptimo entre sensibilidad de la dirección y esfuerzo cómodo del operador.
•OSPC 100:Cilindrada 100 cm³/rev: la cilindrada más especificada para tractores agrícolas estándar de hasta 120 HP, que ofrece la precisión de dirección estándar de la industria con un esfuerzo del operador cómodo y sin fatiga.
•OSPC 125:Desplazamiento 125 cm³/rev: optimizado para tractores agrícolas más grandes en el rango de 120-180 HP y equipos de construcción medianos, reduciendo los giros del volante de un tope a otro para mejorar la productividad.
•OSPC 160:Cilindrada 160 cm³/rev: dirección de servicio pesado para tractores grandes, cargadores de ruedas grandes y montacargas pesados, donde son esenciales altos caudales de dirección y un par de entrada reducido del operador.
•OSPC 200:Desplazamiento 200 cm³/rev: dirección de alta capacidad para maquinaria agrícola grande de más de 180 HP, equipos de construcción pesados y vehículos de manipulación de materiales de gran capacidad.
•OSPC 250:Cilindrada 250 cm³/rev: dirección de servicio extrapesado para los tractores más grandes, volquetes articulados y vehículos industriales especializados que requieren máxima velocidad de dirección.
•OSPC 315:Desplazamiento 315 cm³/rev: unidad estándar de máxima capacidad para el equipo móvil más grande que requiere una entrada mínima del volante para una máxima articulación de la dirección.
•OSPC 400:Desplazamiento 400 cm³/rev: capacidad ultraalta para equipos pesados especializados y aplicaciones de dirección personalizadas que exigen caudales de dirección extremos.
•OSPC 500:Desplazamiento 500 cm³/rev: el modelo insignia que ofrece el máximo flujo de dirección para la maquinaria dirigible más grande y pesada de la industria, incluidos grandes camiones mineros y equipos primarios de movimiento de tierras.
Ventajas clave del diseño sobre OSPB
Si bien las series HANJIU OSPC y OSPB comparten tecnología interna y procesos de fabricación comunes, la serie OSPC ofrece varias mejoras de diseño que la convierten en la opción preferida para muchas aplicaciones OEM y de posventa:
•Rango de desplazamiento extendido:La serie OSPC incluye el OSPC 40, el orbitrol de desplazamiento más pequeño en la gama estándar de la industria, que permite la dirección hidráulica para los vehículos utilitarios más pequeños y equipos compactos que de otro modo requerirían soluciones de dirección manual o electrohidráulica.
•Perfil de cuerpo compacto:El diseño de la carrocería OSPC presenta un perfil cilíndrico ligeramente más compacto en comparación con las unidades OSPB equivalentes, lo que proporciona una mayor flexibilidad de instalación en vehículos con una columna de dirección confinada.
•Geometría de flujo optimizada:El refinamiento de los conductos de flujo internos guiado por la dinámica de fluidos computacional reduce la caída de presión en la posición neutral en aproximadamente un 8-10 % en comparación con los diseños de generaciones anteriores, lo que mejora la eficiencia general del sistema hidráulico.
•Tecnología de sellado mejorada:La geometría avanzada de la ranura del sello y las formulaciones patentadas de compuestos NBR/Viton extienden la vida útil del sello hasta en un 35 % en pruebas de vida acelerada, lo que reduce la frecuencia de mantenimiento y el costo total de propiedad.
•Interfaz de portabilidad unificada:La serie OSPC presenta una disposición de puertos estandarizada en todas las variantes de desplazamiento, lo que simplifica el diseño del sistema hidráulico y reduce la cantidad de variantes de mangueras y accesorios necesarios para familias de equipos de varios modelos.
Configuraciones del circuito hidráulico
Cada variante de desplazamiento de HANJIU OSPC está disponible en cuatro configuraciones distintas de circuito hidráulico, lo que permite una adaptación precisa a la arquitectura del sistema hidráulico del vehículo:
ON — Centro abierto, sin reacción
La configuración de centro abierto sin reacción mantiene una ruta de flujo abierta a través de la válvula en la posición neutral (recta), lo que permite que el flujo de la bomba circule con una caída de presión mínima. Cuando se gira el volante, la válvula cierra progresivamente la vía de centro abierto y al mismo tiempo abre la vía de dosificación a los cilindros de dirección. La designación de "no reacción" significa que las fuerzas externas sobre las ruedas direccionales (procedentes de irregularidades del camino, obstáculos o torque de autoalineación de los neumáticos) no se transmiten de regreso al volante.
Esta configuración proporciona la experiencia más cómoda al operador al eliminar el retroceso del volante, lo que la convierte en la opción preferida para tractores agrícolas, cargadores de ruedas, montacargas y equipos similares donde los operadores pasan períodos prolongados en la cabina. El circuito ON es totalmente compatible con bombas de engranajes de cilindrada fija y representa la arquitectura de sistema de dirección más rentable.
O - Centro abierto, reacción
La configuración Open Center Reaction proporciona retroalimentación mecánica directa desde las ruedas direccionales al volante a través del acoplamiento interno del conjunto Gerotor. Esta retroalimentación permite al operador detectar las condiciones de la carretera, los límites de adherencia de los neumáticos y las cargas de la dirección, información que puede mejorar la seguridad y el control durante la operación a alta velocidad.
La configuración OR se prefiere en vehículos de carretera, tractores de transporte agrícola de alta velocidad y ciertas aplicaciones industriales donde el operador se beneficia de la respuesta táctil de la dirección. Sin embargo, la característica de reacción también transmite el impacto de la carretera a las manos del operador, lo que puede reducir la comodidad durante la operación prolongada en terreno accidentado.
CN — Centro Cerrado
La configuración de centro cerrado está diseñada para usarse con bombas de pistón de desplazamiento variable equipadas con control de presión compensada. En la posición neutra, la válvula bloquea todo el flujo a través de la unidad de dirección, manteniendo la bomba a una presión de espera baja (normalmente 15-25 bar). La entrada de dirección abre la válvula para exigir flujo de la bomba, que responde aumentando el desplazamiento para entregar el flujo de dirección requerido.
El circuito CN elimina el flujo continuo a través de la unidad de dirección cuando se viaja en línea recta, lo que reduce significativamente el consumo de energía y el calentamiento del aceite hidráulico en comparación con los sistemas de centro abierto. Esta configuración se especifica cada vez más en equipos modernos donde la eficiencia del combustible, la reducción de emisiones y la gestión térmica son prioridades de diseño. El circuito CN requiere una bomba de desplazamiento variable compatible y no es adecuado para instalaciones de bombas de desplazamiento fijo.
LS: detección de carga
La configuración Load Sensing representa la arquitectura de circuito de dirección más avanzada y energéticamente eficiente. Además de la función de bloqueo de centro cerrado, la válvula LS genera una señal de detección de carga (una retroalimentación de presión proporcional a la demanda instantánea de la dirección) que controla una bomba de detección de carga. Esta señal garantiza que la bomba entregue con precisión el flujo y la presión necesarios para la demanda de dirección actual, minimizando el desperdicio de energía al mínimo teórico.
La configuración LS proporciona el beneficio adicional de mantener una velocidad y sensación de dirección perfectamente consistentes independientemente de las variaciones de RPM del motor, las demandas hidráulicas simultáneas de otras funciones o los cambios en la carga de la dirección. A medida que aumenta la resistencia de la dirección (giros cerrados, terreno blando, equipos muy cargados), el sistema de detección de carga aumenta automáticamente la salida de la bomba para mantener un rendimiento uniforme de la dirección. El circuito LS es la especificación elegida para equipos premium donde la calidad de la dirección y la eficiencia energética son objetivos de diseño primordiales.
Especificaciones técnicas completas
Los siguientes datos completos de rendimiento se han recopilado a partir de pruebas de validación de producción realizadas de acuerdo con la norma ISO 4925 y los protocolos de prueba de Orbitrol estándar de la industria. Todos los valores representan promedios estadísticos de pruebas de muestras de producción utilizando aceite hidráulico de base mineral (ISO VG 46) a una temperatura de funcionamiento estabilizada de 50 °C.
OSPC 40 a OSPC 500: datos de rendimiento completos
La Tabla 1 presenta la matriz de especificaciones técnicas completa para las doce variantes de unidades de dirección orbitrol de la serie OSPC de HANJIU. Las clasificaciones continuas se aplican a la operación en servicio sostenido; Las clasificaciones intermitentes se aplican durante no más del 10% de cada minuto de operación.
| Parámetro |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
| Disp. (cm³/vuelta) |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
| Pres. máx. de trabajo. (bar) |
175 |
175 |
175 |
175 |
175 |
175 |
210 |
210 |
210 |
210 |
210 |
210 |
| Pres. de dirección máx. (bar) |
140 |
140 |
140 |
140 |
140 |
140 |
175 |
175 |
175 |
175 |
175 |
175 |
| Presión máxima de espalda. (bar) |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| Velocidad máxima (rpm) |
350 |
300 |
300 |
275 |
250 |
230 |
200 |
175 |
150 |
125 |
110 |
100 |
| Par de entrada (Nm) |
1.2 |
1.5 |
1.5 |
1.6 |
1.8 |
2.0 |
2.2 |
2.5 |
2.8 |
3.0 |
3.2 |
3.5 |
| Rango de alivio (barra) |
35-140 |
35-140 |
35-140 |
35-140 |
35-140 |
35-140 |
50-175 |
50-175 |
50-175 |
50-175 |
50-175 |
50-175 |
| ON Caída (barra) |
6 |
8 |
8 |
9 |
10 |
10 |
11 |
11 |
12 |
12 |
12 |
12 |
| Caída CN/LS (barra) |
18 |
20 |
20 |
22 |
22 |
22 |
25 |
25 |
25 |
25 |
25 |
25 |
| Peso ON/OR (kg) |
1.8 |
2.1 |
2.1 |
2.3 |
2.5 |
2.8 |
3.5 |
4.0 |
4.8 |
5.8 |
7.2 |
9.0 |
| Peso CN/LS (kg) |
2.0 |
2.3 |
2.3 |
2.5 |
2.7 |
3.0 |
3.8 |
4.3 |
5.2 |
6.2 |
7.6 |
9.5 |
Tabla 1: Especificaciones técnicas completas de la serie HANJIU OSPC
Las observaciones clave de la matriz de especificaciones incluyen: (1) La serie OSPC se extiende desde el ultracompacto de 40 cm³/rev hasta el líder en la industria de 500 cm³/rev, proporcionando la cobertura de desplazamiento más completa disponible; (2) La presión máxima de trabajo de 210 bar y la presión máxima de dirección de 175 bar proporcionan una capacidad adecuada para las aplicaciones de dirección más exigentes; (3) El par de entrada que oscila entre 1,2 Nm (OSPC 40) y 3,5 Nm (OSPC 500) garantiza un esfuerzo de dirección cómodo en todos los tamaños de vehículos; (4) La gama ampliada de válvulas de alivio (35-175 bar) se adapta a diversos requisitos de carga de dirección en toda la gama de productos.
Guía de selección de tipo de circuito
La selección de la configuración adecuada del circuito hidráulico depende del tipo de bomba del vehículo, los requisitos de rendimiento de la dirección y las prioridades de eficiencia energética. La Tabla 2 proporciona una referencia de selección estructurada:
| Circuito |
Bomba compatible |
Aplicaciones típicas |
Característica clave |
| EN |
Bomba de engranajes de desplazamiento fijo |
Tractores agrícolas, cargadores, carretillas elevadoras. |
No reacción; cómodo |
| O |
Bomba de engranajes de desplazamiento fijo |
Vehículos de carretera, transporte de alta velocidad. |
Reacción; retroalimentación de la carretera |
| CN |
Bomba de caudal variable |
Equipos modernos, diseños eficientes en combustible. |
Centro cerrado; fuego lento |
| LS |
Bomba variable con detección de carga |
Equipo premium, sistema hidráulico complejo. |
Sensación constante; máxima eficiencia |
Tabla 2: Guía de selección de configuración del circuito OSPC de HANJIU
Compatibilidad OSPC de Danfoss
La serie HANJIU OSPC logra una completa intercambiabilidad física y funcional con las unidades de dirección orbitrol de la serie OSPC de Danfoss. Esta intercambiabilidad abarca las doce variantes de cilindrada y las cuatro configuraciones de circuito, proporcionando a los OEM y al mercado de repuestos una fuente alternativa totalmente compatible para el suministro de unidades de dirección.
Intercambiabilidad dimensional
Las interfaces críticas de montaje y conexión cumplen con las especificaciones OSPC de Danfoss, lo que permite el reemplazo directo sin modificaciones en las columnas de dirección, las tuberías hidráulicas o la estructura del vehículo:
•Interfaz de montaje:Brida estándar de cuatro pernos con un diámetro piloto de 31,75 mm y pernos de montaje M6 en un círculo de pernos de 50,8 mm, idéntica a la configuración OSPC de Danfoss en todas las variantes de desplazamiento.
•Eje de entrada:Las opciones de ejes de columna de dirección estándar de la industria, incluidos ejes estriados de 3/4 de pulgada y 1 pulgada de diámetro (varios números de dientes), ejes de chaveta de aspa y configuraciones cónicas, coinciden con las ofertas de Danfoss para una compatibilidad directa.
•Configuración del puerto:Disposición de puerto estándar P (presión), T (tanque), L/R (cilindro) con roscas M18×1,5 o 3/8-16 UNF, posicionadas de manera idéntica a las unidades Danfoss OSPC para una conexión hidráulica perfecta.
•Sobre general:El diámetro del cuerpo, la altura de la brida, la extensión del eje y la longitud total coinciden con las especificaciones OSPC de Danfoss dentro de ±0,3 mm, lo que garantiza cero interferencias en aplicaciones de reemplazo.
•Puerto de señal LS:Las unidades de configuración de detección de carga incluyen el puerto de señal LS en posición y orientación idénticas a las unidades OSPC-LS de Danfoss, lo que permite la conexión directa a controles de bombas con detección de carga sin accesorios adaptadores.
Validación de desempeño
Las pruebas independientes confirman la equivalencia de rendimiento entre las unidades de dirección orbitrol de la serie OSPC de HANJIU y Danfoss. Los parámetros clave validados incluyen:
•Precisión de medición:Desplazamiento volumétrico dentro de ±3 % del valor nominal en todo el rango de presión y temperatura de funcionamiento, coincidiendo con las tolerancias de producción de Danfoss.
•Características de la válvula:La caída de presión neutra, la progresión del flujo y la linealidad de la medición coinciden con las especificaciones de Danfoss dentro de la incertidumbre de medición de la prueba.
•Integridad de la presión:Todos los modelos se probaron estructuralmente a una presión de trabajo máxima de 1,5 veces (315 bar) sin fallas, cumpliendo con los márgenes de seguridad de Danfoss.
•Esfuerzo de dirección:Las características del par de entrada (par de arranque, funcionamiento y gradiente) se encuentran dentro de las bandas de especificaciones de Danfoss, lo que garantiza una sensación de dirección equivalente.
•Durabilidad:Las pruebas de vida útil aceleradas a 2 millones de ciclos de dirección confirman la integridad del sello, las tasas de desgaste y la retención de la precisión de la medición equivalente a los datos publicados por Danfoss.
Kits de sellos y repuestos
Kits completos de sellos de revisión para unidades de dirección de la serie HANJIU OSPC con referencia cruzada directamente a los números de pieza de Danfoss. El kit de sellos (correspondiente a Danfoss 151B0124 para la configuración NBR estándar) incluye todas las juntas tóricas, sellos del eje, sellos de la carcasa del Gerotor y juntas del cuerpo de la válvula necesarios para la renovación completa de la unidad.
Los componentes de servicio individuales (juegos de gerotor, manguitos de válvula, carretes de válvula, conjuntos de eje de entrada y cartuchos de válvula de retención) se almacenan como piezas genuinas de HANJIU con certificación de dimensiones completas. La construcción modular de OSPC permite la reparación a nivel de componentes, lo que reduce los costos de reparación típicos entre un 60 y un 70 % en comparación con el reemplazo completo de la unidad.
Aplicaciones en todas las industrias
Las unidades de dirección orbitrol de la serie OSPC de HANJIU sirven como núcleo de control de dirección en una amplia gama de maquinaria móvil en los mercados de vehículos agrícolas, industriales, de construcción y especializados en todo el mundo.
Maquinaria agrícola
Los equipos agrícolas representan el mercado más grande para unidades de dirección orbitrol, con la serie HANJIU OSPC especificada en todo el espectro de maquinaria agrícola, desde implementos compactos hasta los equipos de campo primario más grandes:
•Tractores compactos y de jardín:Las unidades OSPC 40-63 proporcionan dirección con la punta de los dedos para tractores de hasta 50 HP, con configuración ON sin reacción que garantiza la comodidad del operador durante operaciones de campo prolongadas.
•Tractores de gama media:Las unidades OSPC 80-125 son el estándar de la industria para tractores en el rango de 50-180 HP y brindan el equilibrio óptimo entre precisión de dirección y esfuerzo cómodo del operador.
•Tractores articulados y para cultivos en hileras de gran tamaño:Las unidades OSPC 160-250 sirven a los tractores agrícolas más grandes (180-400+ HP), proporcionando una respuesta de dirección rápida con un mínimo movimiento de las ruedas.
•Cosechadoras y pulverizadoras autopropulsadas:Las unidades OSPC 100-200 con configuración LS opcional brindan la dirección precisa y receptiva necesaria para una cosecha de cultivos y una aplicación química precisas.
•Equipos Agrícolas Especializados:Los tractores para viñedos, máquinas para huertos, cosechadoras de caña de azúcar y recolectoras de algodón utilizan unidades OSPC 63-160 adaptadas a sus requisitos específicos de geometría de dirección.
Construcción y manipulación de materiales
Los equipos de construcción y manejo de materiales someten los sistemas de dirección a cargas de impacto severas, operación continua y ambientes hostiles. La serie HANJIU OSPC demuestra confiabilidad comprobada en:
•Cargadores de ruedas:Las unidades OSPC 100-200 manejan cargas de dirección pesadas de cargadores frontales de 1 a 10 toneladas de capacidad, con protección de alivio transversal contra impactos de bordillos y fuerzas de excavación.
•Montacargas:Las unidades OSPC 63-125 proporcionan una dirección precisa para montacargas de almacén y patio (de 1,5 a 16 toneladas), donde la maniobrabilidad en espacios reducidos impacta directamente en la productividad.
•Retroexcavadoras:Las unidades OSPC 100-160 gestionan los requisitos de dirección de modo dual: desplazamiento por carretera sensible y maniobrabilidad precisa en el lugar de trabajo.
•Minicargadoras y cargadoras compactas de cadenas:Las unidades OSPC 80-125 controlan motores de ruedas o orugas de accionamiento hidrostático con capacidad de inversión rápida de dirección.
•Manipuladores telescópicos:Las unidades OSPC 100-160 proporcionan un seguimiento estable en línea recta y respuesta en curvas en terrenos variados a plena altura de carga.
•Volquetes Articulados:Las unidades OSPC 200-315 manejan altas cargas de dirección de grandes dúmperes articulados (25-60 toneladas) en sitios de construcción y minería en bruto.
Vehículos industriales y especiales
Más allá de los mercados tradicionales de agricultura y construcción, las unidades de dirección HANJIU OSPC sirven para diversas aplicaciones industriales y especializadas:
•Vehículos Mineros Subterráneos:Los cargadores, vehículos de transporte de personal y vehículos utilitarios de perfil bajo en operaciones mineras utilizan unidades OSPC 100-200 para una dirección confiable en ambientes subterráneos confinados y polvorientos.
•Equipo de apoyo en tierra del aeropuerto:Los remolcadores de aviones, cargadores de equipaje, camiones de catering y tractores de empuje emplean unidades OSPC 80-160 para maniobras precisas a baja velocidad.
•Equipos Marinos y Portuarios:Los montacargas marinos, los cargadores de muelle, los carretillas pórtico y los transportadores de astilleros especifican unidades OSPC resistentes a la corrosión para entornos con niebla salina.
•Mantenimiento de Carreteras y Vehículos Municipales:Las barredoras de calles, quitanieves, niveladoras de carreteras, vehículos utilitarios de mantenimiento y camiones de recolección de basura implementan unidades OSPC 100-200 para una dirección confiable en todo clima.
•Equipos de mantenimiento ferroviario:Los vehículos de mantenimiento de vías, rectificadoras de rieles, máquinas bateadoras y vehículos ferroviarios utilizan unidades OSPC 125-250 para dirección de modo dual.
Gestión Humanizada y Soporte Postventa
La filosofía de gestión humanizada de HANJIU Technology sitúa el éxito operativo del cliente en el centro de cada decisión empresarial. Este compromiso se extiende a lo largo de todo el ciclo de vida de la unidad de dirección, desde la consulta de aplicaciones hasta décadas de operación confiable en el campo, con el objetivo explícito de minimizar el costo total de propiedad y maximizar el tiempo de actividad del equipo.
Reducción de costos de mantenimiento
En la maquinaria móvil, donde el tiempo de inactividad afecta directamente los ingresos y la productividad estacional, la estrategia de mantenimiento afecta significativamente el costo total de propiedad. HANJIU aborda cada componente de costo:
•Programas de mantenimiento predictivo:Programas de mantenimiento personalizados basados en las horas de funcionamiento, la severidad ambiental y el análisis del estado del aceite hidráulico. El reemplazo del sello en el momento adecuado previene fallas inesperadas y al mismo tiempo evita el mantenimiento innecesario de los componentes con vida útil restante.
•Kits de sellos económicos:Kits completos de sellos de revisión OSPC a un precio del 55-65% del precio del kit equivalente de Danfoss, lo que reduce directamente el mayor costo de mantenimiento recurrente para los operadores de maquinaria equipada con orbitrol.
•Reparabilidad de los componentes:El diseño modular de OSPC permite una reparación económica a nivel de componentes (reemplazando conjuntos de Gerotor individuales, carretes de válvulas o sellos de eje en lugar de unidades completas), lo que reduce los costos de reparación entre un 60 y un 70 %.
•Optimización del sistema hidráulico:HANJIU proporciona orientación técnica gratuita sobre la selección de fluidos hidráulicos, especificaciones de filtración (códigos de limpieza ISO 4406) e interpretación del análisis de aceite para maximizar la vida útil de la unidad de dirección. Una gestión adecuada de los fluidos puede prolongar la vida útil del sello hasta en un 50 %.
Disponibilidad de piezas y servicio técnico
HANJIU mantiene un inventario sustancial de unidades completas de la serie OSPC y todas las piezas de servicio en centros de distribución ubicados estratégicamente en Asia, Europa, Medio Oriente, África, América del Norte y América del Sur. Este inventario global permite el cumplimiento de pedidos de piezas estándar en un plazo de 24 a 48 horas en la mayoría de los principales centros industriales del mundo.
Los servicios de soporte técnico incluyen consultas de ingeniería de aplicaciones, asistencia para la resolución de problemas, procesamiento de reclamos de garantía y análisis de fallas a través de centros de soporte regionales atendidos por especialistas en hidráulica. La documentación técnica (manuales de instalación, esquemas hidráulicos, diagramas de flujo de solución de problemas, modelos STEP 3D y tutoriales de reparación en vídeo) está disponible a través del portal técnico de HANJIU en inglés, chino, español, ruso, portugués y árabe.
Ventaja competitiva y propuesta de valor
En el mercado global de unidades de dirección orbitrol, HANJIU Technology ofrece una propuesta de valor diferenciada que combina excelencia en ingeniería verificada con ventajas económicas y logísticas convincentes.
Liderazgo precio-rendimiento
El análisis de mercado demuestra que las unidades de dirección de la serie OSPC de HANJIU ofrecen ahorros en costos de adquisición del 45 al 60 % en comparación con los equivalentes OSPC de Danfoss, según las especificaciones y el volumen comprometido. Esta ventaja de precio resulta de:
•Integración de fabricación vertical:La fundición interna de aluminio, el mecanizado CNC de precisión, la fabricación, el montaje y las pruebas de Gerotor eliminan los márgenes intermedios de los proveedores y garantizan un control de calidad completo.
•Tecnología de producción avanzada:La inversión en centros de mecanizado CNC, equipos de rectificado de precisión, sistemas de ensamblaje automatizados e infraestructura de pruebas computarizadas logra una eficiencia de producción de clase mundial.
•Cadena de suministro optimizada:Los acuerdos a largo plazo con proveedores certificados de materias primas y una moderna gestión de inventario basada en ERP minimizan los costes de adquisición y garantizan al mismo tiempo una calidad constante del material.
•Distribución eficiente:Las relaciones directas de fábrica con distribuidores regionales autorizados eliminan los márgenes de distribución de varios niveles, preservando precios competitivos en todos los niveles de la cadena de suministro.
Esta estructura económica permite a HANJIU ofrecer unidades de dirección OSPC a precios significativamente inferiores a los equivalentes de Danfoss y al mismo tiempo mantener una calidad de ingeniería equivalente, una propuesta de valor particularmente atractiva para los OEM que integran la dirección en equipos de producción, operadores de flotas de alquiler y distribuidores de posventa en economías en desarrollo.
Velocidad de entrega y cadena de suministro global
HANJIU mantiene una capacidad de producción anual que supera las 150.000 unidades de dirección orbitrol, con plazos de entrega estándar de 7 a 12 días hábiles para las configuraciones del catálogo en las doce variantes de desplazamiento y los cuatro tipos de circuito. La producción acelerada se adapta a requisitos urgentes con entregas en tan solo 3 a 5 días hábiles.
Las asociaciones de logística global con transportistas internacionales establecidos brindan entregas puerta a puerta confiables en todo el mundo. El embalaje de exportación emplea cajas de madera certificadas ISPM-15 con protección de barrera contra la humedad selladas al vacío. La documentación de exportación completa (facturas comerciales, listas de empaque, certificados de origen, declaraciones de conformidad CE y certificados de prueba) se prepara internamente para evitar demoras en el despacho de aduanas.
Para los clientes OEM de gran volumen, HANJIU ofrece inventario administrado por el proveedor (VMI) y programas de stock en consignación con inventario ubicado en las instalaciones del cliente o junto a ellas, lo que elimina efectivamente el tiempo de entrega para pedidos recurrentes.
Garantía de Calidad y Certificaciones
HANJIU Technology opera un sistema integral de gestión de calidad certificado según ISO 9001:2015, con marca CE para todas las unidades de la serie OSPC suministradas al Espacio Económico Europeo y certificación ECE R79 para sistemas de dirección en vehículos de carretera. El programa de calidad abarca la inspección del material entrante, la verificación dimensional durante el proceso, pruebas funcionales al 100 % al final de la línea y muestreo estadístico para una validación de durabilidad extendida.
Cada unidad de dirección HANJIU OSPC se somete a pruebas obligatorias de producción al 100%: (1) Caída de presión en posición neutra al flujo nominal; (2) Precisión de medición en múltiples puntos de flujo y presión; (3) Medición del par de entrada; (4) Presión de apertura de la válvula de alivio de línea cruzada; (5) Fuga externa bajo presión máxima; (6) Verificar la funcionalidad de la válvula; (7) Precisión de la señal de detección de carga (unidades LS). Los datos de las pruebas se registran electrónicamente por número de serie para una trazabilidad completa, con certificados disponibles previa solicitud.
Las certificaciones de materiales verifican el cumplimiento de carcasas de aluminio (EN AC-AlSi10Mg(Fe)), acero de válvulas (acero de aleación para herramientas), material Gerotor (acero de aleación con endurecimiento de precisión) y compuestos de sellado (estándar NBR 70 Shore A, FKM/Viton opcional). Los análisis metalúrgicos de terceros en laboratorios acreditados ISO 17025 se realizan trimestralmente para validar el control de calidad interno.
Conclusión
Las unidades de dirección orbitrol de la serie OSPC de HANJIU representan una solución técnicamente madura y comercialmente convincente para la dirección asistida hidráulica en todo el espectro de maquinaria móvil, desde vehículos utilitarios compactos hasta los equipos agrícolas y de construcción más grandes. La intercambiabilidad completa con los modelos OSPC de Danfoss, validada mediante análisis dimensionales integrales, pruebas de rendimiento independientes y un extenso servicio de campo documentado, brinda la confianza necesaria para las especificaciones OEM y el reemplazo en el mercado de repuestos.
Con doce variantes de desplazamiento de 40 a 500 cm³/rev (la gama más completa de la industria) y cuatro configuraciones de circuito hidráulico (ON, OR, CN, LS), la serie HANJIU OSPC proporciona a los diseñadores de sistemas de dirección una flexibilidad sin precedentes para optimizar el rendimiento de la dirección para cualquier aplicación. La integración de la medición de precisión Gerotor, el diseño avanzado de válvulas y la rigurosa calidad de fabricación brindan la precisión de dirección, confiabilidad y vida útil que exigen los equipos móviles modernos.
Combinado con precios de adquisición entre un 45% y un 60% por debajo de las alternativas OEM establecidas, plazos de entrega medidos en días en lugar de meses y una filosofía de servicio posventa humanizada centrada en minimizar los costos de propiedad de por vida, la serie HANJIU OSPC ofrece una propuesta de valor cada vez más convincente. A medida que los mercados de maquinaria móvil en todo el mundo evolucionan hacia una mayor rentabilidad sin comprometer la seguridad o el rendimiento, HANJIU Technology se erige como el socio estratégico preferido para el suministro de unidades de dirección orbitrol, con una inversión continua en capacidad de fabricación, mejora del sistema de calidad y distribución global que garantiza el fortalecimiento de la ventaja competitiva en los años venideros.
Referencias
•Soluciones de energía de Danfoss:Información técnica: Unidades de dirección OSPC Orbitrol (Publicación 520L0620).
•Norma ISO 4925:2020:Vehículos de carretera. Especificación de líquidos de frenos no basados en petróleo para sistemas hidráulicos.
•CEPE R79:Disposiciones uniformes relativas a la homologación de vehículos en lo que respecta a los equipos de dirección.
•Norma ISO 9001:2015:Sistemas de gestión de calidad — Requisitos (referencia de certificación HANJIU).
•ISO 4406:2017:Potencia de fluidos hidráulicos — Fluidos — Método de codificación del nivel de contaminación por partículas sólidas.
•Catálogo técnico de HANJIU:Unidades de dirección Orbitrol de la serie OSPC: especificaciones completas del producto, dibujos dimensionales, códigos de pedido y esquemas de circuitos hidráulicos.
•Boletín de ingeniería de aplicaciones de HANJIU AE-2024-09:Metodología de dimensionamiento de unidades de dirección orbitrol OSPC para aplicaciones de vehículos agrícolas, de construcción e industriales.
Tecnología Co., Ltd.
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
