Resumen ejecutivo
El control de dirección hidráulica representa uno de los sistemas funcionales más críticos en la maquinaria móvil, y tiene un impacto directo en la seguridad, la productividad y la maniobrabilidad del equipo del operador. La unidad de dirección Orbitrol, también conocida como unidad de control de dirección hidrostática o válvula de dirección totalmente hidráulica, sirve como sistema nervioso central de la dirección asistida hidráulica moderna, convirtiendo la entrada mecánica del volante en un flujo hidráulico dosificado con precisión que acciona los cilindros de dirección. HANJIU Technology se ha establecido como un fabricante líder de unidades de dirección orbitrol, ofreciendo la serie OSPB con completa intercambiabilidad funcional y dimensional con las series Danfoss OSPB y OSPC.
Este documento técnico presenta documentación de ingeniería completa para las unidades de dirección orbitrol de la serie HANJIU OSPB, que abarca las once variantes de desplazamiento desde OSPB 50 hasta OSPB 500, junto con la gama completa de configuraciones de circuitos hidráulicos que incluyen centro abierto sin reacción (ON), centro abierto de reacción (OR), centro cerrado (CN) y detección de carga (LS). El análisis demuestra que las unidades HANJIU OSPB logran precisión de dirección, capacidad de presión y durabilidad operativa equivalentes a las de Danfoss, al tiempo que ofrecen ventajas económicas convincentes a través de precios competitivos, entrega rápida y una filosofía de servicio humanizado centrada en minimizar los costos de mantenimiento de por vida.
La serie HANJIU OSPB cubre el rango de desplazamiento de la dirección desde 50 cm³/rev (adecuado para vehículos utilitarios compactos) hasta 500 cm³/rev (para la maquinaria agrícola y de construcción más grande), con presiones máximas de trabajo de 210 bar y capacidad de presión de dirección de 175 bar. Cuatro configuraciones distintas de circuito hidráulico permiten una adaptación óptima a cualquier tipo de bomba, desde bombas de engranajes de desplazamiento fijo hasta sistemas de detección de carga con compensación de presión, lo que garantiza un rendimiento de dirección sensible y eficiente desde el punto de vista energético en todo el espectro de aplicaciones de equipos móviles.
Introducción a la tecnología de dirección Orbitrol
La evolución de los sistemas de dirección hidráulica para vehículos todo terreno y maquinaria industrial se ha definido por el desarrollo de la unidad de dirección orbitrol, un dispositivo ingeniosamente compacto que integra las funciones de una bomba dosificadora, una válvula de control direccional y un regulador de flujo prioritario dentro de una única carcasa mecanizada con precisión. Esta integración elimina las complejas tuberías externas, los múltiples conjuntos de válvulas y los desafíos de sincronización asociados con diseños anteriores de sistemas de dirección, al tiempo que ofrece una sensación de dirección, capacidad de respuesta y confiabilidad superiores.
El término "orbitrol" deriva del movimiento orbital de un conjunto de engranajes interno (el mecanismo Gerotor o Geroler) que sirve como corazón de la unidad de dirección. A medida que el operador gira el volante, el eje de entrada impulsa un carrete o manguito de válvula que dirige el flujo hidráulico a los cilindros de dirección y simultáneamente impulsa el elemento dosificador Gerotor. El desplazamiento por revolución del Gerotor determina el volumen preciso de aceite entregado a los cilindros de dirección para cada revolución del volante, creando una relación directa y predecible entre la posición de las ruedas y la articulación del vehículo, la característica fundamental que define la sensación de calidad de la dirección.
HANJIU Technology ha invertido sustancialmente en las capacidades de fabricación de precisión necesarias para la producción de unidades de dirección orbitrol, reconociendo que las estrechas tolerancias, los procesos de mecanizado especializados y los exigentes procedimientos de montaje inherentes a estos dispositivos representan una importante barrera técnica de entrada. La serie OSPB de la compañía se beneficia de celdas de fabricación Gerotor dedicadas, equipos de bruñido de precisión para el mecanizado de cuerpos de válvulas y una infraestructura integral de pruebas de final de línea diseñada específicamente para la validación de unidades de dirección.

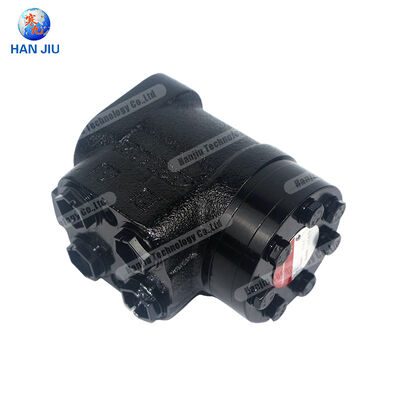

Principio de funcionamiento de las válvulas Orbitrol
La unidad de dirección orbitrol HANJIU OSPB funciona según el principio de dirección hidrostática de centro cerrado, integrando tres elementos funcionales principales dentro de una carcasa monobloque compacta:
•Bomba Dosificadora (Conjunto Gerotor):El conjunto de engranajes interno con su rotor orbital y estator fijo mide con precisión el volumen de aceite hidráulico proporcional a la rotación del volante. El desplazamiento geométrico de este juego Gerotor (50 a 500 cm³/rev según el modelo) determina el volumen de aceite entregado por revolución del volante, un parámetro crítico que define la sensibilidad de la dirección y el número de vueltas de la rueda de un tope a otro.
•Conjunto de válvula rotativa:Un manguito de válvula y un carrete mecanizados con precisión, acoplados directamente al eje de entrada del volante, dirigen el aceite presurizado al puerto apropiado del cilindro de dirección mientras devuelven el aceite de escape al tanque. En la posición neutral (en línea recta), la válvula mantiene una condición centrada con una caída de presión mínima, mientras que el desplazamiento angular del volante abre progresivamente las vías de flujo hacia el puerto del cilindro correspondiente.
•Control de flujo prioritario:Una válvula de prioridad integral garantiza que el flujo de dirección reciba un suministro preferencial de la bomba del sistema, manteniendo una respuesta de dirección consistente independientemente de las demandas simultáneas de otras funciones hidráulicas (elevación del cargador, sistema hidráulico del implemento, etc.). El exceso de flujo que excede los requisitos de dirección se dirige al circuito hidráulico auxiliar.
Cuando el operador inicia un giro, la rotación del volante hace que el carrete de la válvula se desplace con respecto al manguito de la válvula, abriendo una ruta de flujo desde la entrada de presión a través del elemento dosificador Gerotor hasta el puerto del cilindro apropiado. El conjunto Gerotor, impulsado por el acoplamiento mecánico entre los componentes de la válvula, suministra un volumen de aceite dosificado con precisión al cilindro de dirección. Simultáneamente, el aceite de retorno del puerto del cilindro opuesto regresa a través del Gerotor y sale al depósito hidráulico. Esta disposición de circuito cerrado garantiza que la posición del cilindro de dirección sea siempre proporcional al desplazamiento del volante, independientemente de la presión del sistema o las variaciones de carga.

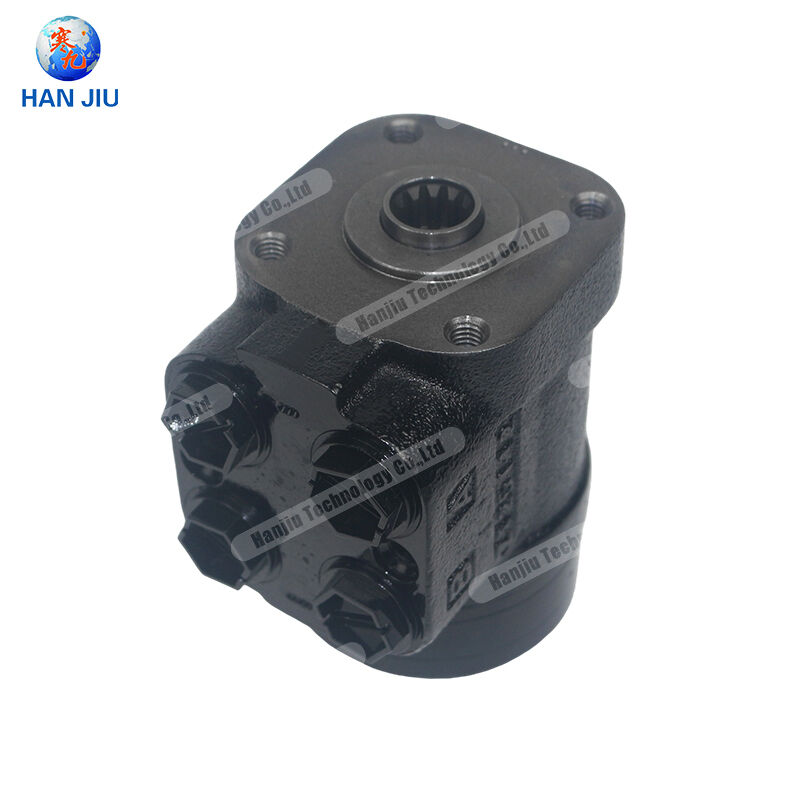

Componentes estructurales y función
La unidad de dirección de la serie HANJIU OSPB comprende varios grupos de componentes diseñados con precisión, cada uno de los cuales contribuye al rendimiento general, la confiabilidad y la vida útil del dispositivo:
•Cuerpo de válvula (carcasa):La aleación de aluminio fundido de alta calidad (EN AC-AlSi10Mg(Fe) o equivalente) proporciona una integridad estructural liviana con excelentes características de mecanizado. La carcasa contiene orificios pulidos con precisión para el manguito de la válvula, la cámara del Gerotor y los componentes prioritarios de la válvula, con tolerancias mantenidas dentro de ±5 micrones para garantizar un sellado adecuado y una fuga interna mínima.
•Manguito de válvula y carrete:Los componentes de aleación de acero endurecido, rectificados y lapeados para lograr acabados superficiales submicrónicos y holguras radiales exigentes (normalmente de 3 a 8 micrones), proporcionan la medición de flujo de precisión que define la calidad de la dirección. La geometría de los puertos del manguito determina las características de progresión del flujo a medida que se gira el volante desde el centro.
•Conjunto de medición Gerotor/Geroler:El juego de engranajes internos con perfil de dientes optimizado ofrece una dosificación volumétrica precisa con fricción y desgaste mínimos. La variante Geroler, que emplea rodamientos de agujas entre las superficies de contacto del rotor y el estator, reduce las pérdidas por fricción y mejora la eficiencia mecánica, algo especialmente importante para unidades de mayor desplazamiento.
•Conjunto del eje de entrada:La interfaz del volante, disponible con estrías estándar en la columna de dirección (generalmente de 1 pulgada o 3/4 de pulgada de diámetro con varios números de dientes), transmite el torque de entrada del operador al mecanismo de la válvula mientras se adapta a la holgura axial y la desalineación radial a través de un soporte de rodamiento de precisión.
•Válvulas de retención y válvulas de alivio:Las válvulas de retención internas evitan el bloqueo de la presión del cilindro cuando se suelta el volante, mientras que las válvulas de alivio de línea cruzada protegen el circuito de dirección de los picos de presión causados por fuerzas externas aplicadas a las ruedas direccionales (choque en la carretera, impacto en la acera, etc.).
•Sistema de sellado:Las juntas tóricas y los sellos del eje de NBR o Viton de alta calidad mantienen la integridad hidráulica en todo el rango de temperatura de funcionamiento (-30 °C a +100 °C), con compuestos de sellado de baja temperatura opcionales para aplicaciones en clima ártico.

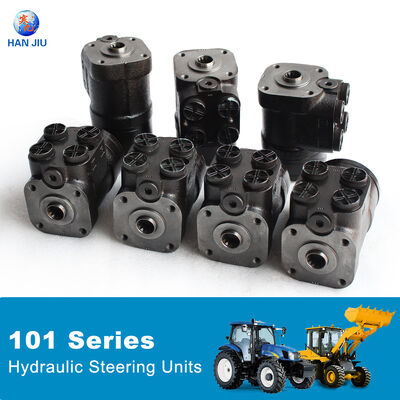

Descripción general de la serie HANJIU OSPB
La serie HANJIU OSPB comprende once variantes de desplazamiento, cada una disponible en cuatro configuraciones de circuito hidráulico, lo que proporciona una matriz de soluciones de dirección integral que aborda prácticamente todos los requisitos de dirección de maquinaria móvil, desde vehículos utilitarios compactos hasta los tractores agrícolas y equipos de construcción más grandes.
Gama de productos: OSPB 50 a OSPB 500
La línea de productos de la serie HANJIU OSPB abarca los siguientes once modelos de desplazamiento, y cada número de modelo indica el desplazamiento nominal del Gerotor en centímetros cúbicos por revolución:
•OSB 50:Desplazamiento 50 cm³/rev: unidad de dirección compacta para vehículos utilitarios pequeños, minicargadores, tractores para césped y jardín y otras aplicaciones livianas que requieren un control de dirección preciso con la punta de los dedos.
•OSB 63:Desplazamiento 63 cm³/rev: ideal para tractores compactos, montacargas pequeños y vehículos utilitarios municipales donde la dirección sensible y la envolvente compacta son prioridades.
•OSB 80:Cilindrada 80 cm³/rev: la opción versátil de rango medio para tractores agrícolas medianos, cargadoras de ruedas compactas y manipuladores telescópicos, que equilibra el esfuerzo de dirección y los giros de las ruedas de un extremo a otro.
•OSB 100:Cilindrada 100 cm³/rev: la cilindrada más popular para tractores agrícolas estándar de hasta 120 HP, que ofrece una excelente precisión de dirección con un esfuerzo cómodo del operador.
•OSB 125:Cilindrada 125 cm³/rev: optimizada para tractores agrícolas más grandes (120-180 HP) y equipos de construcción medianos que requieren menos giros del volante de un tope a otro.
•OSB 160:Desplazamiento 160 cm³/rev: dirección de servicio pesado para tractores grandes, cargadores de ruedas grandes y montacargas pesados donde la alta velocidad de dirección y el esfuerzo reducido del operador son esenciales.
•OSB 200:Desplazamiento 200 cm³/rev: unidad de dirección de alta capacidad para maquinaria agrícola grande (más de 180 HP), equipos de construcción pesados y vehículos de manipulación de materiales grandes.
•OSB 250:Cilindrada 250 cm³/rev: dirección de servicio extrapesado para los tractores más grandes, grandes volquetes articulados y vehículos industriales especializados.
•OSB 315:Desplazamiento 315 cm³/rev: unidad estándar de máxima capacidad para el equipo móvil más grande que requiere una mínima entrada del volante para una máxima articulación.
•OSB 400:Desplazamiento 400 cm³/rev: capacidad ultraalta para equipos pesados especializados y aplicaciones de dirección personalizadas que requieren una velocidad de dirección extrema.
•OSB 500:Desplazamiento 500 cm³/rev: el modelo insignia que ofrece el máximo flujo de dirección para el equipo dirigible más grande y pesado de la industria.
Configuraciones del circuito hidráulico
Cada variante de desplazamiento HANJIU OSPB está disponible en cuatro configuraciones distintas de circuito hidráulico, lo que permite una adaptación óptima a la arquitectura del sistema hidráulico del vehículo:
ON — Centro abierto, sin reacción
La configuración de centro abierto sin reacción es el tipo de circuito más utilizado, particularmente en equipos agrícolas y de construcción. En la configuración ON, la válvula interna mantiene una trayectoria central abierta en la posición neutral, lo que permite que el flujo de la bomba pase a través de la unidad de dirección con una caída de presión mínima antes de regresar al depósito hidráulico. Cuando se gira el volante, la válvula cierra progresivamente la vía de centro abierto y al mismo tiempo abre la vía de dosificación a los cilindros de dirección. La característica de "no reacción" significa que las fuerzas externas aplicadas a las ruedas direccionales (procedentes de irregularidades del camino, obstáculos o tendencias de autoalineación) no se transmiten de regreso al volante. Este aislamiento proporciona una experiencia cómoda al operador al evitar el retroceso del volante y es la configuración preferida para la mayoría de las aplicaciones todoterreno.
El circuito ON es universalmente compatible con bombas de engranajes de desplazamiento fijo y es la configuración estándar para tractores, cargadores, montacargas y equipos similares donde la comodidad del operador es una consideración primordial.
O - Centro abierto, reacción
La configuración Open Center Reaction proporciona una ruta de retroalimentación mecánica directa desde las ruedas direccionales hasta el volante, lo que permite al operador "sentir" las condiciones de la carretera y la resistencia de los neumáticos a través del volante. En la configuración OR, un enlace de retroalimentación (generalmente implementado a través del acoplamiento mecánico del conjunto Gerotor) transmite información de la posición del cilindro de dirección al carrete de la válvula, creando un efecto de servoseguidor donde la posición del volante corresponde directamente al ángulo del volante.
La dirección de tipo reacción se prefiere en aplicaciones donde el operador se beneficia de la retroalimentación táctil sobre las condiciones del suelo y la adherencia de los neumáticos, como el transporte agrícola de alta velocidad, vehículos de carretera y ciertos montacargas industriales. Sin embargo, la configuración OR transmite el impacto de la carretera a las manos del operador y generalmente es menos cómoda para operación continua que la variante ON.
CN — Centro Cerrado
La configuración de centro cerrado está diseñada para usarse con bombas de desplazamiento variable con compensación de presión (generalmente bombas de pistón con control con detección de carga o con compensación de presión). En la posición neutra, la válvula bloquea todo el flujo a través de la unidad de dirección, manteniendo la bomba a una presión de espera (normalmente entre 15 y 25 bar). Cuando se inicia la dirección, la válvula se abre para exigir el flujo de la bomba, que responde aumentando el desplazamiento para entregar el flujo de dirección requerido.
El circuito CN elimina el flujo continuo a través de la unidad de dirección en posición recta, reduciendo el consumo de energía y el calentamiento del aceite hidráulico en comparación con los sistemas de centro abierto. Esta configuración se especifica cada vez más en los diseños de equipos modernos donde la eficiencia del combustible y la gestión térmica son prioridades. El circuito CN requiere una bomba de desplazamiento variable compatible y no es adecuado para instalaciones de bombas de desplazamiento fijo.
LS: detección de carga
La configuración Load Sensing representa el tipo de circuito de dirección más avanzado y energéticamente eficiente. Además de la función de bloqueo de centro cerrado en la posición neutral, la válvula LS genera una señal de detección de carga (una retroalimentación de presión proporcional a la demanda instantánea del circuito de dirección) que controla una bomba de detección de carga. Esta señal garantiza que la bomba entregue exactamente el flujo y la presión necesarios para la demanda de dirección actual (ni más ni menos), minimizando el desperdicio de energía al mínimo teórico absoluto.
La configuración LS proporciona el beneficio adicional de mantener una velocidad y sensación de dirección consistentes independientemente de las variaciones en las RPM del motor, las demandas hidráulicas simultáneas de otras funciones o los cambios en la carga de la dirección. A medida que aumenta la carga de la dirección (giros cerrados, terreno blando, equipo pesado), el sistema de detección de carga ajusta automáticamente la salida de la bomba para mantener un rendimiento constante de la dirección. El circuito LS es la configuración preferida para diseños de equipos premium donde la calidad de la dirección y la eficiencia energética son primordiales.
Especificaciones técnicas completas
Los siguientes datos completos de rendimiento se han recopilado a partir de pruebas de validación de producción realizadas de acuerdo con la norma ISO 4925 y los protocolos de prueba de Orbitrol estándar de la industria. Todos los valores representan promedios estadísticos de pruebas de muestras de producción utilizando aceite hidráulico de base mineral (ISO VG 46) a una temperatura de funcionamiento estabilizada de 50 °C.
OSPB 50 a OSPB 500: datos de rendimiento completos
La Tabla 1 presenta la matriz de especificaciones técnicas completa para las once variantes de la unidad de dirección orbitrol de la serie HANJIU OSPB, con datos de rendimiento aplicables en las cuatro configuraciones de circuito (ON, OR, CN, LS) a menos que se indique lo contrario.
| Parámetro |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
| Desplazamiento (cm³/rev) |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
| Pres. máx. de trabajo. (bar) |
175 |
175 |
175 |
175 |
175 |
210 |
210 |
210 |
210 |
210 |
210 |
| Presión máxima de dirección. (bar) |
140 |
140 |
140 |
140 |
140 |
175 |
175 |
175 |
175 |
175 |
175 |
| Contrapresión máxima (bar) |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| Velocidad máxima (rpm) |
300 |
300 |
275 |
250 |
230 |
200 |
175 |
150 |
125 |
110 |
100 |
| Par de entrada (Nm) |
1.5 |
1.5 |
1.6 |
1.8 |
2.0 |
2.2 |
2.5 |
2.8 |
3.0 |
3.2 |
3.5 |
| Rango de válvula de alivio (bar) |
35-140 |
35-140 |
35-140 |
35-140 |
35-140 |
50-175 |
50-175 |
50-175 |
50-175 |
50-175 |
50-175 |
| EN Neutral Caída (barra) |
8 |
8 |
9 |
10 |
10 |
11 |
11 |
12 |
12 |
12 |
12 |
| Caída neutra CN/LS (barra) |
20 |
20 |
22 |
22 |
22 |
25 |
25 |
25 |
25 |
25 |
25 |
| Peso ON/OR (kg) |
2.1 |
2.1 |
2.3 |
2.5 |
2.8 |
3.5 |
4.0 |
4.8 |
5.8 |
7.2 |
9.0 |
| Peso CN/LS (kg) |
2.3 |
2.3 |
2.5 |
2.7 |
3.0 |
3.8 |
4.3 |
5.2 |
6.2 |
7.6 |
9.5 |
Tabla 1: Especificaciones técnicas completas de la serie HANJIU OSPB
Observaciones críticas de los datos de las especificaciones: (1) El rango de desplazamiento de 50 a 500 cm³/rev permite el diseño del sistema de dirección para vehículos que abarcan toda la gama, desde equipos utilitarios compactos hasta la maquinaria agrícola y de construcción más grande; (2) La presión máxima de trabajo de 210 bar y la presión máxima de dirección de 175 bar proporcionan una capacidad adecuada para las cargas de dirección más exigentes que se encuentran en equipos pesados; (3) El par de entrada de 1,5 a 3,0 Nm proporciona un esfuerzo de dirección cómodo para operadores de todas las capacidades físicas; (4) La caída de presión máxima en la posición neutra (12 bar para ON/OR, 25 bar para CN/LS) garantiza la compatibilidad con las metodologías estándar de dimensionamiento de bombas.
Guía de selección de tipo de circuito
La selección de la configuración adecuada del circuito hidráulico depende del tipo de bomba del vehículo, los requisitos de rendimiento de la dirección y las prioridades de eficiencia energética:
| Circuito |
Bomba compatible |
Aplicaciones típicas |
Característica clave |
| EN |
Bomba de engranajes de desplazamiento fijo |
Tractores agrícolas, cargadores, carretillas elevadoras. |
No reacción; sin comentarios de carretera |
| O |
Bomba de engranajes de desplazamiento fijo |
Vehículos de carretera, transporte de alta velocidad. |
Reacción; retroalimentación de la carretera a la rueda |
| CN |
Bomba de caudal variable |
Equipos modernos, diseños eficientes en combustible. |
Centro cerrado; calor reducido |
| LS |
Bomba variable con detección de carga |
Equipo premium, sistema hidráulico complejo. |
Dirección constante; eficacia máxima |
Tabla 2: Guía de selección de configuración del circuito HANJIU OSPB
La matriz de selección en la Tabla 2 proporciona una guía inicial para la selección del tipo de circuito. La especificación final debe confirmarse mediante consulta con el ingeniero de aplicaciones de HANJIU, considerando las características específicas de la bomba, la masa del vehículo, la geometría de la dirección y las condiciones de funcionamiento de la aplicación prevista.
Compatibilidad con Danfoss OSPB
La serie HANJIU OSPB logra una completa intercambiabilidad física y funcional con las unidades de dirección orbitrol de las series Danfoss OSPB y OSPC. Esta intercambiabilidad abarca las once variantes de cilindrada y las cuatro configuraciones de circuito, proporcionando a las comunidades del mercado de repuestos y OEM una fuente alternativa totalmente compatible para el suministro de unidades de dirección.

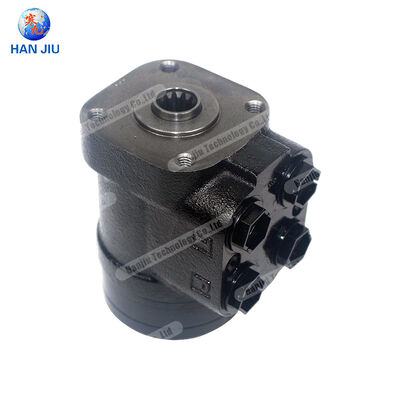

Intercambiabilidad dimensional
Todas las interfaces críticas de montaje y conexión cumplen con las especificaciones OSPB/OSPC de Danfoss, lo que permite el reemplazo directo sin modificaciones en las columnas de dirección, las tuberías hidráulicas o la estructura del vehículo:

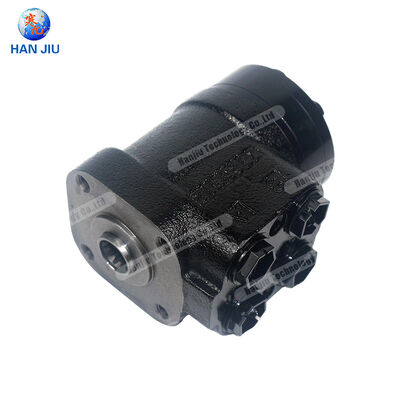

•Interfaz de montaje:Montaje de brida estándar de cuatro pernos con un diámetro piloto de 31,75 mm (1,25 pulgadas) y pernos de montaje M6 en un círculo de pernos de 50,8 mm, idéntico a la configuración OSPB/OSPC de Danfoss para todas las variantes de desplazamiento.
•Eje de entrada:Las opciones estándar de eje de columna de dirección, incluidos ejes estriados de 3/4 de pulgada y 1 pulgada de diámetro (varios números de dientes), ejes de chaveta de aspa y configuraciones de eje cónico, coinciden con las ofertas de Danfoss para compatibilidad directa con la columna del volante.

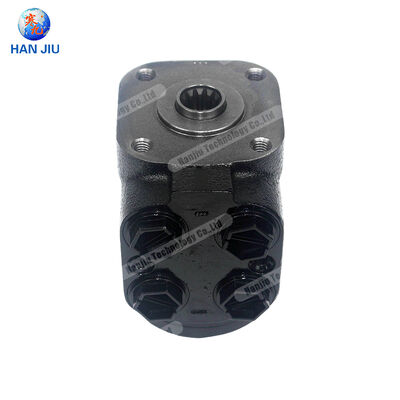

•Configuración del puerto:Disposición de puerto estándar con tres puertos de conexión principales: P (entrada de presión), T (retorno del tanque) y L/R (puertos de cilindro izquierdo/derecho). Las roscas del puerto son M18×1,5 o 3/8-16 UNF según la variante del modelo, con referencia cruzada a las especificaciones del puerto de Danfoss.
•Sobre general:El diámetro del cuerpo, la altura de la brida de montaje, la extensión del eje de entrada y la longitud axial total coinciden con las especificaciones OSPB de Danfoss dentro de ±0,3 mm, lo que garantiza cero interferencias en aplicaciones de reemplazo.
•Puerto de señal de detección de carga:Las unidades de configuración LS incluyen el puerto de señal de detección de carga (normalmente M12×1,5 o 1/4 NPT) en la misma posición y orientación que las unidades OSPC-LS de Danfoss, lo que permite la conexión directa a los controles de bombas con detección de carga existentes.
Validación de desempeño
Las pruebas exhaustivas confirman la equivalencia de rendimiento entre las unidades de dirección orbitrol de la serie HANJIU y Danfoss OSPB. Los parámetros validados incluyen:
•Precisión de medición:Desviación del desplazamiento volumétrico dentro de ±3 % del valor nominal en todo el rango de presión y temperatura de funcionamiento, coincidiendo con las tolerancias de producción de Danfoss.
•Características de la válvula:La caída de presión en posición neutra, la curva de progresión del flujo y la linealidad de medición coinciden con las especificaciones de Danfoss dentro de la incertidumbre de medición.
•Capacidad de presión:Todos los modelos se probaron a una presión de trabajo máxima de 1,5 veces (315 bar) sin fallas estructurales ni fugas en el sello, cumpliendo con los márgenes de seguridad de Danfoss.
•Esfuerzo de dirección:Las características del par de entrada (par de arranque, par de funcionamiento y gradiente de par) se encuentran dentro de las bandas de especificaciones de Danfoss, lo que garantiza una sensación de dirección equivalente para el operador.
•Pruebas de resistencia:Las pruebas de vida útil aceleradas a 2 millones de ciclos de dirección demuestran la integridad del sello, las tasas de desgaste y la retención de la precisión de la medición equivalente a los datos de durabilidad publicados por Danfoss.
Kits de sellos y repuestos
Los kits de sellos de revisión completos para las unidades de dirección de la serie HANJIU OSPB están disponibles con referencia cruzada directa a los números de pieza de Danfoss. El kit de sellos (correspondiente a Danfoss 151B0118 para la configuración NBR estándar) incluye todas las juntas tóricas, sellos del eje, sellos de la carcasa del Gerotor y juntas del cuerpo de la válvula necesarios para la renovación completa de la unidad de dirección.
Los componentes de servicio individuales, incluidos juegos de Gerotor, manguitos de válvula, carretes de válvula, conjuntos de eje de entrada y cartuchos de válvula de retención, se almacenan como piezas originales de HANJIU. La construcción modular común a la plataforma de diseño OSPB permite la reparación a nivel de componente en lugar del reemplazo completo de la unidad, lo que reduce los costos de reparación hasta en un 65 % en comparación con la compra de unidades nuevas.
Aplicaciones en todas las industrias
Las unidades de dirección orbitrol de la serie HANJIU OSPB sirven como núcleo de control de dirección en una amplia gama de maquinaria móvil en los sectores agrícola, de construcción, industrial y marino. El amplio rango de desplazamiento y las múltiples configuraciones de circuitos permiten una dirección con especificaciones optimizadas para prácticamente cualquier vehículo de ruedas o de orugas que requiera asistencia de dirección asistida.
Maquinaria agrícola
Los equipos agrícolas representan el segmento de mercado más grande para las unidades de dirección orbitrol, con la serie HANJIU OSPB especificada en toda la gama de maquinaria agrícola:
•Tractores compactos y utilitarios:Las unidades OSPB 50-80 con circuito ON brindan dirección con la punta de los dedos para tractores de hasta 50 HP, con una configuración sin reacción que garantiza la comodidad del operador durante largas jornadas de trabajo.
•Tractores de gama media:Las unidades OSPB 100-125 son el estándar de la industria para tractores en el rango de 80-150 HP y ofrecen el equilibrio óptimo entre sensibilidad de la dirección y esfuerzo del operador para el trabajo de campo y el transporte por carretera.
•Tractores articulados y para cultivos en hileras de gran tamaño:Las unidades OSPB 160-250 sirven a los tractores agrícolas más grandes (150-400 HP), donde los altos caudales de dirección y la rápida respuesta de la dirección son esenciales para maniobrar implementos grandes.
•Cosechadoras y pulverizadoras autopropulsadas:Las unidades OSPB 125-200 con configuración LS opcional brindan la dirección precisa y receptiva necesaria para una cosecha de cultivos y una aplicación química precisas.
•Equipo Agrícola Especializado:Las cosechadoras de caña de azúcar, recolectoras de algodón y tractores para viñedos utilizan unidades OSPB 100-160 personalizadas para la geometría de dirección específica y las condiciones operativas de cada tipo de máquina.
Construcción y manipulación de materiales
Los equipos industriales y de construcción someten los sistemas de dirección a cargas de impacto severas, operación continua y condiciones ambientales adversas. La serie HANJIU OSPB demuestra confiabilidad comprobada en:
•Cargadores de ruedas:Las unidades OSPB 125-200 manejan las pesadas cargas de dirección de los cargadores frontales (de 1 a 10 toneladas de capacidad), con válvulas de alivio transversales que protegen contra daños causados por el impacto de los bordillos y las fuerzas de excavación.
•Montacargas:Las unidades OSPB 63-125 proporcionan una dirección precisa para montacargas de almacén y patio (capacidad de 1,5 a 16 toneladas), donde la maniobrabilidad en espacios reducidos es un factor de productividad crítico.
•Retroexcavadoras:Las unidades OSPB 100-160 gestionan los requisitos de dirección de modo dual de las retroexcavadoras, proporcionando una dirección sensible en carretera y una maniobrabilidad precisa en el lugar de trabajo.
•Cargadoras compactas:Las unidades OSPB 80-125 controlan los motores de las ruedas de accionamiento hidrostático en los sistemas de dirección de minicargadores, donde la rápida inversión de dirección y el control preciso de la velocidad son esenciales.
•Manipuladores telescópicos:Las unidades OSPB 100-160 proporcionan control de dirección para manipuladores telescópicos, lo que requiere un seguimiento estable en línea recta y capacidad de respuesta en las curvas en terrenos variados.
•Volquetes Articulados:Las unidades OSPB 200-315 gestionan las elevadas cargas de dirección de los grandes dúmperes articulados (de 25 a 60 toneladas de capacidad) que operan en obras de construcción y minería.
Vehículos industriales y marinos
Más allá de los mercados tradicionales de agricultura y construcción, las unidades de dirección HANJIU OSPB sirven aplicaciones especializadas en automatización industrial y equipos marinos:
•Vehículos Mineros Subterráneos:Los cargadores de perfil bajo y los vehículos de transporte de personal en operaciones mineras utilizan unidades OSPB 100-160 para una dirección confiable en ambientes subterráneos confinados y polvorientos.
•Apoyo en tierra del aeropuerto:Los remolcadores de aviones, cargadores de equipaje y camiones de catering emplean unidades OSPB 80-125 para maniobras precisas a baja velocidad alrededor de aeronaves y la infraestructura de la terminal.
•Vehículos de cubierta marina:Los montacargas marinos, los cargadores de muelles y los transportadores de astilleros especifican unidades OSPB resistentes a la corrosión para operar en ambientes con niebla salina.
•Mantenimiento ferroviario:Los vehículos de mantenimiento de vías, rectificadoras de rieles y máquinas bateadoras utilizan unidades OSPB 125-200 para los modos de seguimiento de rieles y de dirección por carretera.
•Mantenimiento Municipal y Vial:Las barredoras de calles, quitanieves, motoniveladoras y vehículos utilitarios de mantenimiento implementan unidades OSPB 100-160 para un rendimiento de dirección confiable en todo clima.
Gestión Humanizada y Soporte Postventa
El compromiso de HANJIU Technology con el éxito del cliente se extiende a cada fase del ciclo de vida de la unidad de dirección, desde la consulta inicial de la aplicación hasta décadas de operación confiable en el campo. La filosofía de gestión humanizada de la empresa sitúa el éxito operativo del cliente en el centro de todas las decisiones comerciales, con el objetivo explícito de minimizar el coste total de propiedad y maximizar el tiempo de actividad del equipo.
Reducción de costos de mantenimiento
El costo total de propiedad de la unidad de dirección orbitrol incluye el costo de adquisición, mano de obra de instalación, fluido hidráulico, cambios de filtro, reemplazo de sellos y eventual revisión o reemplazo. HANJIU aborda cada componente de costos a través de programas específicos:
•Programación de mantenimiento preventivo:Recomendaciones personalizadas de intervalos de mantenimiento basadas en las horas de funcionamiento, la severidad ambiental y el análisis del estado del aceite hidráulico. El reemplazo de sellos programado adecuadamente previene fallas catastróficas que requerirían el reemplazo completo de la unidad.
•Precio del kit de sellos:Los kits completos de sellos de revisión OSPB tienen un precio del 55 al 65 % del precio del kit equivalente de Danfoss, lo que reduce directamente el componente del costo de mantenimiento recurrente para los operadores de flotas y los proveedores de servicios posventa.
•Reparabilidad a nivel de componente:La construcción modular de OSPB permite una reparación económica a nivel de componentes (reemplazando juegos de Gerotor individuales, carretes de válvulas o sellos de eje en lugar de la unidad completa), lo que reduce los costos de reparación típicos entre un 60 % y un 70 % en comparación con el reemplazo de unidades nuevas.
•Gestión de fluidos hidráulicos:HANJIU proporciona orientación técnica gratuita sobre la selección de fluidos hidráulicos, especificaciones de filtración e interpretación del análisis de aceite para maximizar la vida útil de la unidad de dirección. Una gestión adecuada de los fluidos puede prolongar la vida útil del sello hasta en un 50 % en comparación con los sistemas descuidados.
Disponibilidad de piezas y servicio técnico
HANJIU mantiene un inventario sustancial de unidades completas de la serie OSPB y todas las piezas de servicio en centros de distribución ubicados estratégicamente en Asia, Europa, Medio Oriente, África, América del Norte y América del Sur. Este posicionamiento de inventario global permite el cumplimiento de pedidos de piezas estándar en un plazo de 24 a 48 horas en la mayoría de los principales centros industriales.
La organización de servicios técnicos de la empresa brinda consultas de ingeniería de aplicaciones, asistencia para la resolución de problemas, procesamiento de reclamos de garantía y servicios de análisis de fallas a través de centros de soporte regionales. Los recursos técnicos que incluyen manuales de instalación, diagramas esquemáticos hidráulicos, diagramas de flujo de solución de problemas y tutoriales de reparación en video están disponibles a través del portal técnico de HANJIU en inglés, chino, español, ruso, portugués y árabe.
Ventaja competitiva y propuesta de valor
En el panorama competitivo de las unidades de dirección orbitrol, HANJIU Technology ofrece una propuesta de valor diferenciada que combina calidad de ingeniería verificada con importantes ventajas económicas y logísticas sobre las alternativas europeas establecidas.
Liderazgo precio-rendimiento
El análisis de mercado demuestra que las unidades de dirección de la serie HANJIU OSPB ofrecen ahorros en costos de adquisición del 45-60% en comparación con los equivalentes de Danfoss OSPB/OSPC, dependiendo del desplazamiento, la configuración del circuito y el volumen comprometido. Esta ventaja de precio resulta de:
•Integración de fabricación vertical:La fundición interna de aluminio, el mecanizado CNC de precisión, la fabricación, el ensamblaje y las pruebas de Gerotor eliminan los márgenes intermedios de los proveedores y garantizan un control de calidad completo durante todo el proceso de producción.
•Tecnología de producción avanzada:Una inversión sustancial en centros de mecanizado CNC, equipos de rectificado de precisión, sistemas de ensamblaje automatizados e infraestructura de pruebas computarizada logra una eficiencia de producción comparable a la de los fabricantes europeos más avanzados.
•Gestión optimizada de la cadena de suministro:Los acuerdos a largo plazo con proveedores de materias primas certificados y una gestión de inventario moderna basada en ERP minimizan los costos de adquisición al tiempo que garantizan una calidad constante del material y la confiabilidad del cronograma de producción.
•Red de Distribución Eficiente:Las relaciones directas de fábrica con distribuidores regionales autorizados eliminan los márgenes de distribución de varios niveles característicos de las cadenas de suministro OEM establecidas, preservando precios competitivos en todos los niveles de la cadena de suministro.
Esta estructura económica permite a HANJIU ofrecer unidades de dirección a precios significativamente inferiores a los equivalentes de Danfoss, manteniendo al mismo tiempo una calidad de ingeniería y una precisión de fabricación equivalentes, una propuesta de valor que ha impulsado un rápido crecimiento de la participación de mercado entre los OEM, los distribuidores de posventa y los operadores de flotas preocupados por los costos en todo el mundo.
Velocidad de entrega y cadena de suministro
HANJIU mantiene una capacidad de producción que supera las 100.000 unidades de dirección orbitrol al año, con plazos de entrega estándar de 7 a 12 días hábiles para configuraciones de catálogo en todas las variantes de desplazamiento y tipos de circuitos. Los programas de producción acelerada se adaptan a requisitos urgentes con entregas en tan solo 3 a 5 días hábiles para aplicaciones críticas.
Las asociaciones de logística global con agentes de carga internacionales establecidos brindan entregas puerta a puerta confiables a destinos en todo el mundo. El embalaje de exportación emplea cajas de madera certificadas ISPM-15 con protección de barrera contra la humedad selladas al vacío, lo que garantiza la llegada en condiciones frescas de fábrica independientemente de la duración del tránsito o las condiciones climáticas durante el envío. La documentación de exportación completa, incluidas facturas comerciales, listas de empaque, certificados de origen, declaraciones de conformidad CE y certificados de prueba aplicables, se prepara internamente para evitar demoras en el despacho de aduanas.
Para clientes OEM de gran volumen con patrones de demanda predecibles, HANJIU ofrece inventario administrado por el proveedor (VMI) y programas de stock en consignación con inventario ubicado en las instalaciones de ensamblaje del cliente o junto a ellas. Estos programas eliminan efectivamente el tiempo de entrega para pedidos recurrentes y al mismo tiempo optimizan el capital de trabajo del cliente y los costos de mantenimiento de inventario.
Garantía de Calidad y Certificaciones
HANJIU Technology opera un sistema integral de gestión de calidad certificado según las normas ISO 9001:2015, con certificación de marcado CE para todas las unidades de dirección orbitrol de la serie OSPB suministradas al Espacio Económico Europeo y certificación ECE R79 para los sistemas de dirección utilizados en vehículos de carretera. El programa de garantía de calidad abarca la inspección del material entrante, la verificación dimensional durante el proceso, pruebas funcionales al 100 % al final de la línea y muestreo estadístico para una validación de durabilidad extendida.
Cada unidad de dirección de la serie HANJIU OSPB se somete a pruebas obligatorias de producción al 100 % que incluyen: (1) Verificación de la caída de presión en posición neutra al flujo nominal; (2) Confirmación de la precisión de la medición en múltiples puntos operativos de flujo y presión en toda la envolvente nominal; (3) Medición del par de entrada para verificar las características del esfuerzo de dirección; (4) Verificación de la presión de apertura de la válvula de alivio entre líneas; (5) Inspección de fugas externas bajo presión máxima de trabajo con estabilización térmica; (6) Verificar la prueba de funcionalidad de la válvula; y (7) Verificación de la precisión de la señal de detección de carga (unidades de configuración LS). Todos los datos de las pruebas se registran electrónicamente y se archivan por número de serie para una trazabilidad completa de la producción, con certificados de prueba individuales disponibles previa solicitud.
Las certificaciones de materiales acompañan a cada lote de producción, verificando el cumplimiento de los requisitos de especificación para carcasas de aleación de aluminio (EN AC-AlSi10Mg(Fe)), acero para válvulas (acero de aleación para herramientas con tratamiento térmico adecuado), material Gerotor (acero de aleación con endurecimiento de precisión) y compuestos de sellado (estándar NBR 70 Shore A, FKM/Viton opcional para aplicaciones de alta temperatura). El análisis metalúrgico de terceros y la verificación de propiedades mecánicas se llevan a cabo trimestralmente en laboratorios externos acreditados por ISO 17025 para validar los procesos internos de control de calidad.
Conclusión
Las unidades de dirección orbitrol de la serie HANJIU OSPB representan una solución técnicamente madura y comercialmente convincente para la dirección asistida hidráulica en maquinaria móvil en aplicaciones agrícolas, de construcción, industriales y marinas. La intercambiabilidad completa con las unidades de las series OSPB y OSPC de Danfoss, validada a través de una correlación dimensional integral, evaluaciones comparativas de rendimiento y un extenso historial de servicio de campo documentado, brinda la confianza necesaria para las especificaciones OEM y el reemplazo posventa de instalaciones existentes.
La integración de la tecnología de medición de precisión Gerotor, el diseño avanzado de válvulas, cuatro configuraciones distintas de circuito hidráulico (ON, OR, CN, LS) y la rigurosa calidad de fabricación brindan la precisión de dirección, confiabilidad y vida útil que exigen los equipos móviles modernos. Combinado con precios de adquisición entre un 45% y un 60% por debajo de las alternativas OEM establecidas, plazos de entrega medidos en días en lugar de meses y una filosofía de servicio postventa humanizada centrada en minimizar los costos de propiedad de por vida, la serie HANJIU OSPB ofrece una propuesta de valor que es cada vez más atractiva en el mercado global actual, preocupado por los costos.
Con once variantes de desplazamiento que abarcan de 50 a 500 cm³/rev, HANJIU ofrece la gama de unidades de dirección orbitrol más completa de la industria, lo que permite un diseño óptimo del sistema de dirección para vehículos, desde máquinas utilitarias compactas hasta los equipos agrícolas y de construcción más grandes. Mientras los OEM de maquinaria móvil y operadores de flotas de todo el mundo buscan optimizar la economía de los equipos sin comprometer la calidad de la dirección o la seguridad del operador, HANJIU Technology se erige como el socio estratégico preferido para el suministro de unidades de dirección orbitrol, con una inversión continua en capacidad de fabricación, mejora del sistema de calidad y distribución global que garantiza el fortalecimiento de la ventaja competitiva en los años venideros.
Referencias
•Soluciones de energía de Danfoss:Información técnica: Unidades de dirección OSPB y OSPC Orbitrol (Publicación 520L0545).
•Norma ISO 4925:2020:Vehículos de carretera. Especificación de líquidos de frenos no basados en petróleo para sistemas hidráulicos.
•CEPE R79:Disposiciones uniformes relativas a la homologación de vehículos en lo que respecta a los equipos de dirección.
•Norma ISO 9001:2015:Sistemas de gestión de calidad — Requisitos (referencia de certificación HANJIU).
•ISO 4406:2017:Potencia de fluidos hidráulicos — Fluidos — Método de codificación del nivel de contaminación por partículas sólidas.
•Catálogo técnico de HANJIU:Unidades de dirección Orbitrol serie OSPB: especificaciones completas del producto, dibujos dimensionales, códigos de pedido y esquemas de circuitos hidráulicos.
•Boletín de ingeniería de aplicaciones de HANJIU AE-2024-07:Metodología de dimensionamiento de unidades de dirección Orbitrol para tractores agrícolas, cargadores de ruedas y montacargas.
