Papel blanco técnico

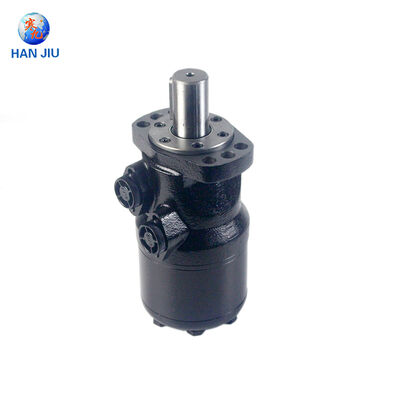

La serie HANJIU OMH

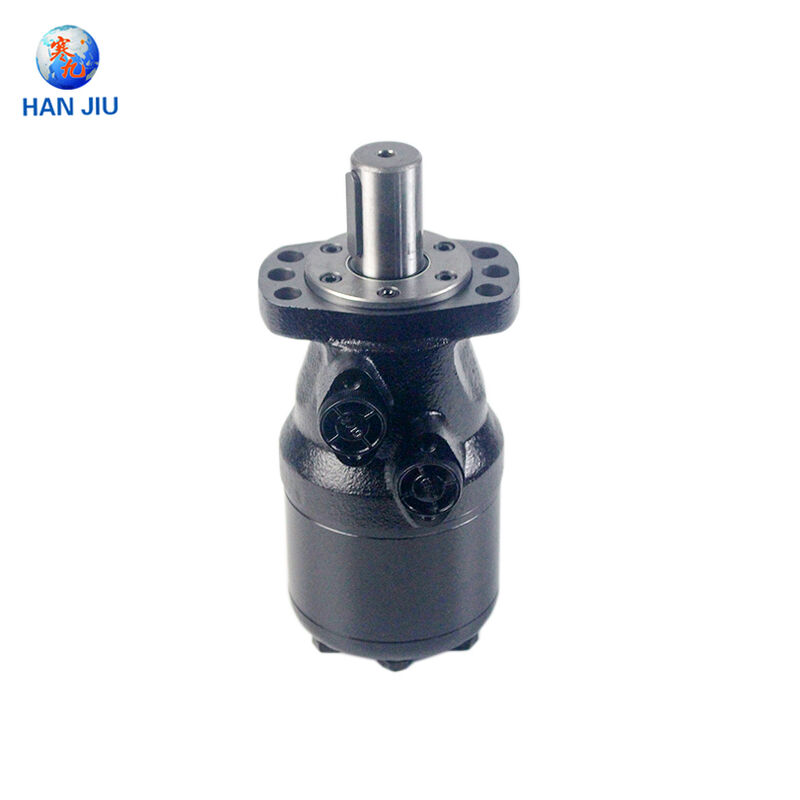

Motor orbital

Danfoss OMH Compatible. Gran desplazamiento. Diseño de alto par.

OMH 200 · 250 · 315 · 400 · 500

La Comisión no ha tenido en cuenta las conclusiones de la Comisión.

Junio de 2025 – www.hjhydraulic.com

Cuadro de contenido

Resumen ejecutivo 3

Capítulo 1 Serie OMH: Tecnología de motores orbitales de gran desplazamiento 4

1.1 Mecanismo de anillo de engranaje de rodillos y principio de funcionamiento 4

1.2 OMH frente a OMR: Diferenciales estructurales y de rendimiento 5

Capítulo 2 HANJIU OMH Especificaciones técnicas completas 6

2.1 Alcance de desplazamiento de cinco modelos 6

2.2 Datos de rendimiento continuos e intermitentes 7

2.3 Envase de presión, par y velocidad 8

Capítulo 3 Guía de referencia cruzada y compatibilidad 9

3.1 HANJIU OMH frente a Danfoss OMH Referencia cruzada 9

3.2 Intercambiabilidad de varias marcas 10

Capítulo 4 Repuestos, conjuntos de sellos y soluciones de servicio 11

4.1 Catálogo de piezas de repuesto del núcleo 11

4.2 Optimización de los costes de mantenimiento 12

Capítulo 5 Aplicaciones en todas las industrias 13

Capítulo 6 Aseguramiento de la calidad y distribución mundial 15

Capítulo 7 Guía de pedidos y apoyo técnico 17

Conclusión 19

Las referencias 20

Resumen ejecutivo

The HANJIU OMH series large-displacement orbital hydraulic motor delivers exceptional torque output and robust bearing capacity for applications that exceed the capabilities of standard medium-duty orbital motorsPosicionada como puente entre la serie OMR y las familias OMS/OMT de uso pesado, la serie OMH cuenta con conjuntos de gerotores de gran desplazamiento, bridas de montaje reforzadas A4,y rodamientos de eje de gran tamaño para manejar cargas radiales y axiales extremasEste libro blanco presenta la línea completa de productos HANJIU OMH que abarca cinco modelos de desplazamiento desde OMH 200 hasta OMH 500, con especificaciones técnicas completas, datos de referencia cruzada,y información sobre el mercado posventa.

Shijiazhuang Hanjiu Technology Co., Ltd. ha desarrollado su serie OMH para lograr una intercambiabilidad completa de dimensiones y rendimiento con la serie Danfoss OMH,el estándar reconocido a nivel mundial para la potencia hidráulica orbital de gran desplazamientoCon desplazamientos geométricos que van desde 201,3 cm3 hasta 470,6 cm3, un par de salida continuo de hasta 340 Nm y un par intermitente máximo de 540 Nm, los motores HANJIU OMH proporcionan un alto rendimiento,alternativa rentable para los fabricantes de equipos OEM, diseñadores de sistemas hidráulicos y proveedores de servicios de posventa que sirven a las industrias de la construcción, minería, silvicultura y marina en todo el mundo.

Palabras clave: HANJIU OMH motor orbital, motor hidráulico de gran desplazamiento, Danfoss OMH compatible, OMH 200 OMH 250 OMH 315 OMH 400 OMH 500, motor hidráulico de alta velocidad de torsión baja,motor orbital de anillo de engranajes de rodillos, maquinaria pesada de construcción motor hidráulico, equipo de minería motor hidráulico, piezas de repuesto de motores hidráulicos, kit de sellado de motores orbitales

Capítulo 1 Serie OMH: Tecnología de motores orbitales de gran desplazamiento

1.1 Mecanismo de anillo de engranaje de rodillos y principio de funcionamiento

La serie HANJIU OMH, como todos los motores hidráulicos orbitales modernos, convierte la energía hidráulica en rotación mecánica a través de un mecanismo gerotor mejorado por un anillo de engranajes de rodillos.La geometría interna consiste en un anillo de estator fijo con dientes internos mecanizados de precisión y un rotor en forma de estrella con dientes externos que se enlazan dentro del orificio del estatorEl diferencial de recuento de dientes entre el estator y el rotor crea una serie de cámaras selladas que se expanden y contraen progresivamente a medida que el rotor orbita y gira.

La característica que define el diseño OMH es el anillo de engranajes equipado con rodillos: rodillos cilíndricos están situados en cada bolsillo de los dientes del estator,que establece una interfaz de contacto rodante con los dientes del rotorEsta arquitectura ofrece ventajas de rendimiento significativas sobre los diseños de contacto deslizante: la fricción de rodamiento es inherentemente menor que la fricción deslizante.reducción de las pérdidas mecánicas internas y mejora de la eficiencia generalEl desgaste de los perfiles dentales se reduce drásticamente, extendiendo la vida útil en funcionamiento continuo a alta presión; y la distribución del rodillo aumenta el área de contacto efectiva de carga,que permite una mayor transmisión de par sin fatiga de los componentes.

La válvula distribuidora, integrada coaxialmente con el eje de salida,que emplea un diseño de precisión tipo bobina para dirigir secuencialmente el fluido hidráulico a las cámaras de expansión mientras evacua el fluido de las cámaras de contracciónEsta válvula integrada elimina la necesidad de mecanismos de tiempo externos y garantiza un puerto preciso independientemente de la velocidad o presión de operación.El mecanismo de engranaje de anillo fijo convierte el movimiento orbital rotativo compuesto del rotor en salida rotativa pura en el eje, proporcionando una rotación suave y de alto par a velocidades de casi cero a las máximas rpm nominal.

1.2 OMH frente a OMR: diferenciadores estructurales y de rendimiento

Mientras que las series OMH y OMR comparten el mismo principio de funcionamiento de los anillos de engranajes de rodillos,el OMH incorpora mejoras estructurales sustanciales que lo elevan a una clase de desplazamiento y carga más altaEstas diferencias convierten al OMH en el motor de elección cuando las demandas de aplicación exceden la capacidad de las alternativas medianas:

● Rango de desplazamiento: Los motores OMH cubren 201.3 a 470.6 cm3, significativamente más que el rango OMR de 51.6 a 397.0 cm3, proporcionando un par de salida para las aplicaciones de equipos móviles más pesados

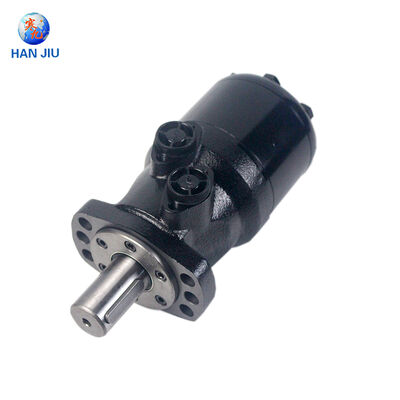

● Flange de montaje: el OMH utiliza una robusta brida ovalada de 4 agujeros A4 en lugar de la brida de 2 agujeros A2 del OMR, lo que proporciona una fijación estructural superior para reacciones de alto par y carga de choque

● Capacidad de carga del eje: los rodamientos del eje OMH están dimensionados para cargas radiales y axiales sustancialmente más altas,permitiendo instalaciones de accionamiento directo sin soporte externo de rodamientos en la mayoría de las aplicaciones

● Diámetro del eje: las opciones de eje OMH estándar incluyen ejes cilíndricos de 32 mm y 35 mm, más grandes que el máximo de 32 mm de OMR, lo que permite una mayor transmisión de par

● Presión máxima de retorno: el OMH alcanza una presión de retorno continua de 200 bar (con línea de drenaje), en comparación con 175 bar para el OMR, lo que permite aplicaciones de circuito cerrado y de circuito regenerativo

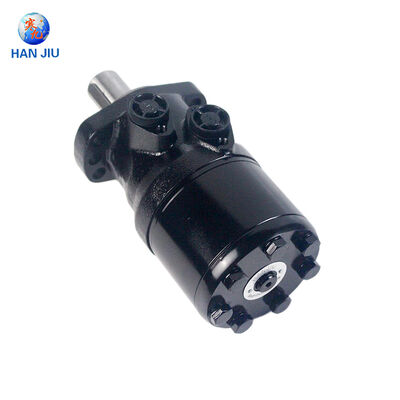

● Tamaño del puerto: los puertos principales de OMH tienen un tamaño de G1/2 (BSP) o 7/8-14 UNF O-ring boss, proporcionando una mayor capacidad de flujo que la configuración G1/2 de OMR

● Envolvente general: el OMH es aproximadamente del 15% al 20% más grande y más pesado que el modelo de desplazamiento OMR correspondiente, lo que refleja la mayor robustez estructural

Capítulo 2 HANJIU OMH Especificaciones técnicas completas

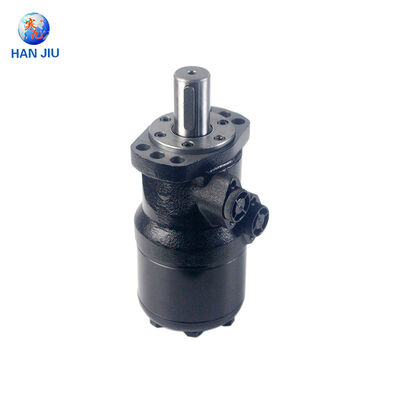

2.1 Alcance de desplazamiento de cinco modelos

La serie HANJIU OMH comprende cinco modelos de gran desplazamiento que proporcionan un par de salida continuo de 340 Nm en el OMH 200 a niveles comparables en el OMH 500,con cada modelo optimizado para una envolvente operativa específicaLos cinco modelos comparten dimensiones comunes de eje, brida y interfaz de puerto, simplificando la gestión del inventario para los distribuidores y las instalaciones de mantenimiento:

2.2 Datos de rendimiento continuos e intermitentes

La siguiente tabla presenta las especificaciones de rendimiento verificadas de servicio continuo e intermitente para todos los motores orbitales de la serie HANJIU OMH.Las calificaciones continuas definen el funcionamiento sostenido durante la vida útil normal. Las calificaciones intermitentes se aplican a cargas máximas que no superen el 10% del tiempo del ciclo de funcionamiento. Todos los datos medidos con aceite hidráulico mineral ISO VG 46 a 50 °C y viscosidad de 35 mm2/s:

2.3 Envase de presión, par y velocidad

La serie HANJIU OMH exhibe una envolvente de rendimiento distintivo optimizado para aplicaciones de gran desplazamiento, baja velocidad y alto par.La caída máxima de presión continua oscila entre 115 bar (OMH 200) y 50 bar (OMH 500)., mientras que la capacidad de caída de presión intermitente se extiende de 170 bar a 75 bar respectivamente.proporcionando un margen de sobrecarga sustancial para las condiciones de carga por choque.

La velocidad máxima de funcionamiento varía inversamente con el desplazamiento, de 370 rpm continuos para el OMH 200 a 155 rpm continuos para el OMH 500.Los valores de velocidad intermitentes amplían estos límites en aproximadamente un 20% para operaciones de corta duración.El par máximo de salida continua está calificado en 340 Nm en los modelos OMH 200, 250, 315 y 400, con el OMH 500 que ofrece 340 Nm continuo y 520 Nm intermitente.

La potencia máxima de salida en servicio continuo alcanza los 11,2 kW para el OMH 200, disminuyendo a 3,7 kW para el OMH 500 a medida que la envolvente de funcionamiento se desplaza hacia aplicaciones dominantes de par.Todos los modelos alcanzan un par de arranque alto, con un promedio del 85% al 90% del par continuo nominal, garantizando un funcionamiento fiable de arranque en frío a plena carga, una eficiencia volumétrica superior al 90% en los rangos de velocidad y presión especificados,con una eficiencia global de hasta el 80% en los puntos óptimos de funcionamiento.

La presión máxima de retorno admisible con conexión de la línea de drenaje alcanza 200 bar continuos, 225 bar intermitentes y 250 bar máximo para todos los modelos OMH,que permite el funcionamiento de circuitos cerrados y regenerativos sin tuberías de drenaje externasSe recomienda la opción de sellado de eje de alta presión (HPS) para aplicaciones en las que la presión de la línea de retorno exceda de 50 bar.

Capítulo 3 Guía de referencia cruzada y compatibilidad

3.1 HANJIU OMH contra Danfoss OMH Referencia cruzada

Los motores orbitales de la serie HANJIU OMH logran una intercambiabilidad dimensional y funcional verificada con la serie Danfoss OMH.La siguiente tabla de referencia proporciona una asignación directa del modelo para la sustituciónAplicaciones de diseño de equipos nuevos y de adaptación:

Cada motor HANJIU OMH se somete a una verificación dimensional del 100%, pruebas de presión hidrostática a 1,5 veces la presión máxima nominal y validación del rendimiento que confirma la velocidad de salida, el par,y eficiencia volumétrica dentro de las tolerancias de las especificacionesLa geometría de la brida de montaje, las configuraciones del eje, las especificaciones del hilo de puerto y las dimensiones generales de la envolvente se ajustan a los estándares OEM de Danfoss.garantizar el reemplazo directo sin modificar el sistema.

3.2 Intercambiabilidad de varias marcas

Más allá de la compatibilidad con Danfoss, los motores de la serie HANJIU OMH sirven como reemplazos directos para las siguientes grandes marcas internacionales:proporcionando una solución universal para los requisitos de los motores orbitales de gran desplazamiento:

● M+S Hydraulic (Bulgaria) motores orbitales de gran desplazamiento de la serie MH

● Motores de alta torsión de baja velocidad de la serie 2000 y 4000 de Eaton Char-Lynn

● Los motores de gran cilindrada de las series Parker / White Drive TG y DF

● Los motores orbitales pesados de las series SAM Brevini BGH y BGHT

● Los motores de pistón radial y gerotor de las series MCR3 y MCR5 de Bosch Rexroth

● Los motores hidráulicos grandes de la serie Intermot NAM y NHM

Capítulo 4 Repuestos, conjuntos de sellos y soluciones de servicio

4.1 Catálogo de piezas de repuesto del núcleo

HANJIU mantiene un inventario completo de componentes de repuesto originales para toda la serie OMH, apoyando programas de mantenimiento preventivo y operaciones de reparación en el campo.El catálogo de repuestos incluye::

4.2 Optimización de los costes de mantenimiento

La selección de motores orbitales HANJIU OMH y piezas de repuesto originales ofrece ventajas económicas significativas durante todo el ciclo de vida de la propiedad del equipo:

● Reducción de los costes de adquisición del 35% al 55% en comparación con los equipos Danfoss originales, con un rendimiento y una vida útil equivalentes verificados

● Los costos de reemplazo de un kit de sellos completos son del 40% al 60% inferiores a los precios del fabricante original, con todos los kits que incluyen sellos de eje, anillos O y juntas de precisión.

● Tiempos de entrega estándar de 1 a 7 días en todo el mundo, con servicio de despacho de emergencia disponible las 24 horas para los requisitos críticos

● Reducción del coste total de propiedad del 25% al 35% gracias a la disponibilidad constante de piezas, a una mayor vida útil del motor y a la reducción del tiempo de inactividad del equipo.

● Consulta técnica gratuita por ingenieros hidráulicos cualificados con un tiempo medio de respuesta inferior a 2 horas

Capítulo 5 Aplicaciones en todas las industrias

El motor orbital de gran desplazamiento de la serie HANJIU OMH sirve aplicaciones exigentes en múltiples sectores industriales donde el par alto a baja velocidad, capacidad de soporte robusta,y durabilidad comprobada en condiciones extremas son requisitos esenciales.

5.1 Equipos de construcción y movimiento de tierras

La maquinaria de construcción constituye el segmento de aplicación principal de los motores orbitales de la serie OMH. Las instalaciones típicas incluyen accionamientos giratorios de excavadoras hidráulicas para máquinas de 8 a 20 toneladas,con un diámetro de diámetro superior a 20 mm,, sistemas de propulsión de las patas estabilizadoras y de los motores de la multitud de cubos de la retroexcavadora, los sistemas de propulsión de las cargadoras de dirección deslizante y de las cargadoras compactas, las vibraciones del tambor de los rodillos y los motores de desplazamiento,Vehículos de bombeo de hormigón con engranajes y motores de extracciónLos modelos OMH 200 y OMH 250 predominan en las aplicaciones de construcción.donde su combinación de alto par y velocidad moderada proporciona la precisión, el potente control de movimiento requerido por los equipos de movimiento de tierras y manipulación de materiales.

5.2 Minería y manipulación de materiales pesados

Las operaciones mineras someten a los componentes hidráulicos a ciclos de trabajo continuos de alta carga en entornos abrasivos y contaminados.La serie OMH impulsa la tracción del vehículo LHD subterráneo y los accionamientos de rotación del cuboEn las operaciones portuarias y terminales, los equipos de perforación y de alimentación, los sistemas portátiles de transporte de la planta de trituración y de cribado, y los equipos de empuje de las ruedas de carga y de recubrimiento.Los motores OMH impulsan las máquinas de carga y descarga de buques, equipos de manipulación de contenedores y sistemas de transporte de materiales a granel.Los modelos OMH 500 y OMH 500 proporcionan el par de salida sustancial requerido por estas aplicaciones de manejo de materiales pesados de trabajo continuo.

5.3 Bosques, agricultura y mar

En el sector forestal, OMH utiliza motores de transmisión de registros de potencia y cabalgaderos, mecanismos de rotación de la cabeza de la cosechadora y de rodaje, y sistemas de accionamiento del brazo delimber.Las aplicaciones agrícolas incluyen cabeceras de cosechadoras de forrajes grandes y unidades de procesadores de núcleosLas instalaciones marítimas incluyen los motores de gancho de anclaje y los motores de venta, el capstan y los sistemas de amarre.Las redes de pesca comerciales y los remolcadores de palangre, y los actuadores de la rampa trasera y de la tapa de la escotilla.La alta tolerancia a la presión de retorno del OMH y las opciones de sellado del eje robustas lo hacen particularmente adecuado para entornos marinos donde la contrapresión del sistema es inherentemente elevada.

5.4 Equipos industriales y especializados

Las aplicaciones industriales incluyen unidades de cinta transportadora pesadas, máquinas de mezclar tambores y mezcladoras rotativas, grandes tablas de indexación y sistemas de posicionamiento, extrusión de plástico y manipulación de moldes de inyección,vehículos guiados automáticos y robots móviles de propulsiónLas instalaciones especializadas abarcan las unidades de cabeza del cortador de máquinas de perforación de túneles, los equipos de plataforma en alta mar, el paso de las turbinas eólicas y los sistemas de guión,y plataformas de movimiento de atraccionesEl OMH 200 y el OMH 250 son los modelos más comúnmente especificados para aplicaciones industriales, donde sus características de alta densidad de par y control de velocidad suave proporcionan un movimiento preciso y confiable..

Capítulo 6 Aseguramiento de la calidad y distribución mundial

HANJIU Technology opera una planta de fabricación integrada verticalmente en Shijiazhuang con centros de mecanizado CNC, líneas de producción automáticas de gerotores, estaciones de ensamblaje de precisión,y equipos de ensayo y validación completosEl sistema de gestión de la calidad está certificado según las normas ISO 9001:2015, con el marcado CE de conformidad para todos los productos suministrados a los mercados de la Unión Europea.

● Prueba de presión hidrostática al 100%: cada motor OMH es sometido a pruebas de presión a 1,5 veces la presión máxima de trabajo nominal para verificar la integridad de la carcasa, el rendimiento del sello y la ausencia de fugas

● Validación del rendimiento: la velocidad de salida, el par y la eficiencia volumétrica se miden y registran para cada unidad de producción en función de las tolerancias especificadas

● Verificación dimensional: la medición de precisión con máquinas de medición de coordenadas y metrología convencional confirma la intercambiabilidad con las dimensiones OEM de Danfoss

● Certificación de materiales: carcasas de hierro fundido nodulares, ejes de acero aleado y conjuntos de gerotores de precisión procedentes de proveedores calificados con trazabilidad completa del material

● Garantizado: 12 meses de garantía contra defectos en materiales y mano de obra en condiciones normales de funcionamiento

La red de distribución global sirve a clientes en más de 80 países a través de distribuidores autorizados, cuentas directas de OEM y distribuidores de posventa.Ubicaciones estratégicas de almacenes regionales en Europa, América del Norte, Sudeste Asiático y Oriente Medio aseguran tiempos de entrega de 1 a 7 días para pedidos estándar.El crecimiento anual de las exportaciones internacionales ha sido de dos dígitos..

Capítulo 7 Guía de pedidos y apoyo técnico

7.1 Procedimiento de selección

La especificación del motor orbital HANJIU OMH correcto sigue un procedimiento de ingeniería sistemático:

● Paso 1: Calcular el par de salida requerido, incluyendo el factor de servicio de aplicación (normalmente de 1,25 a 1,5 para equipos de construcción y minería)

● Paso 2: Determinar la presión de trabajo disponible del sistema y confirmar la adecuación de la presión nominal del motor para el trabajo continuo o intermitente

● Paso 3: Calcular el caudal hidráulico requerido: Q = Vg x n / 1000 (L/min), donde Vg es el desplazamiento en cm3 y n es la velocidad deseada en rpm

● Paso 4: Verifique que la velocidad, el caudal y la presión calculados se ajustan a la capacidad de funcionamiento del motor

● Paso 5: Seleccione el tipo de eje (32 mm o 35 mm cilíndrico, SAE 6B espinado o cónico), la configuración de la brida A4 y la especificación del hilo del puerto

● Paso 6: especifique la configuración del sello del eje (HPS estándar o de alta presión) en función de la contrapresión esperada de la línea de retorno

7.2 Canales de apoyo técnico

HANJIU Technology proporciona un soporte técnico integral a través de múltiples canales: consulta telefónica directa durante horas laborales extendidas (hora estándar de China);Encuesta técnica por correo electrónico con respuesta garantizada dentro de las 2 horas durante el horario comercial; documentación técnica completa, incluidas hojas de datos, manuales de instalación, guías de solución de problemas y diagramas esquemáticos hidráulicos disponibles para su descarga;Apoyo técnico por video y asistencia de diagnóstico remoto para desafíos de aplicaciones complejas; y servicio de campo in situ para los principales clientes OEM y socios de distribución.El equipo de soporte técnico está compuesto por ingenieros hidráulicos cualificados con décadas de experiencia combinada en maquinaria de construcción, equipos mineros, sistemas agrícolas, hidráulica marina y automatización industrial.

Conclusión

El motor hidráulico orbital de gran desplazamiento de la serie HANJIU OMH ofrece un rendimiento comprobado para las aplicaciones más exigentes de baja velocidad y alto par en la construcción, minería, silvicultura,AgriculturaCon cinco modelos de desplazamiento de OMH 200 a OMH 500 que ofrecen desplazamientos geométricos de 201,3 cm3 a 470,6 cm3, torque continuo de salida de 340 Nm,el par intermitente máximo a 540 Nm,, y una completa intercambiabilidad dimensional con la serie Danfoss OMH, HANJIU aborda todo el espectro de requisitos de transmisión de energía hidráulica de gran desplazamiento.

Mecanismo de anillo de engranaje de rodillos, brida de montaje reforzada A4, rodamientos de eje de gran tamaño,y su alta tolerancia a la presión de retorno posicionan a la serie OMH como el motor de elección para equipos móviles de trabajo pesado y sistemas industrialesCombinado con la amplia disponibilidad de piezas de repuesto, los costes competitivos del ciclo de vida y el respetuoso soporte técnico global,Los motores orbitales HANJIU OMH aportan un valor tangible que refuerza la competitividad de los OEM y reduce los costes operativos de las flotas de equipos de los usuarios finalesA medida que la industria avanza hacia una mayor eficiencia e integración hidráulica más inteligente,HANJIU sigue comprometido con el avance de su línea de productos OMH a través de la inversión de ingeniería sostenida y la excelencia de fabricación.

Las referencias

[1] Danfoss Power Solutions. Información técnica de Orbital Motors tipo OMP, OMR y OMH [151-1013]. 2011.

[2] Danfoss Power Solutions. Datos técnicos y diagramas de funciones de OMH [151-1850 hasta 151-1854]. 2023.

[3] Danfoss Power Solutions. OMH Dimensions Versiones europeas y estadounidenses [151-1857 hasta 151-1859]. 2023.

[4] Zeus Hydratech. Sauer Danfoss OMH Orbital Motors Datos técnicos. 2024.

En el caso de los motores eléctricos de la serie HANJIU OMH, el precio de venta de los motores eléctricos de la serie HANJIU OMH es el precio de venta de los motores eléctricos.

En el caso de los productos fabricados en China, el precio de venta de los productos fabricados en China se calcula en el precio de venta de los productos fabricados en China.

[7] Norma ISO 9001:2015- Sistemas de gestión de la calidad - Requisitos - Organización Internacional de Normalización

[8] Directiva 2006/42/CE. Directiva sobre máquinas. Parlamento Europeo y Consejo.
