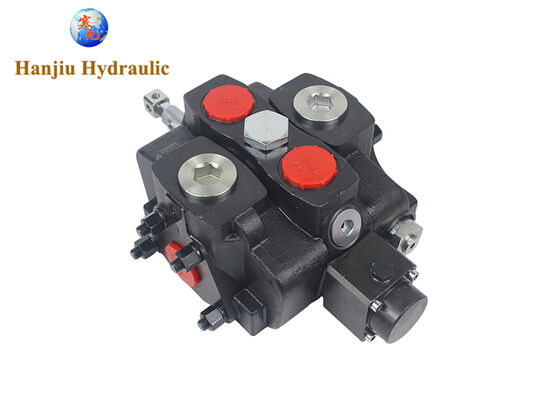

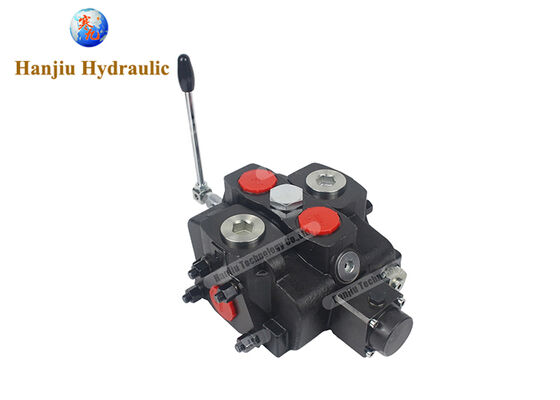

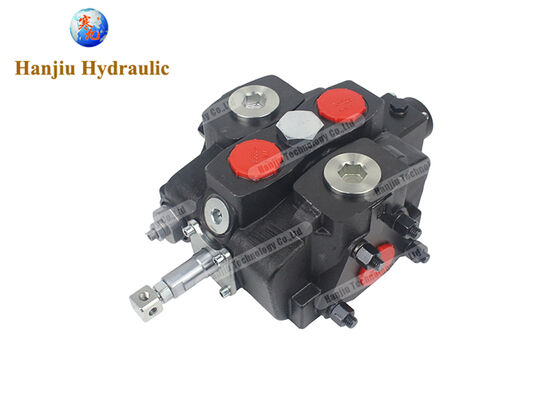

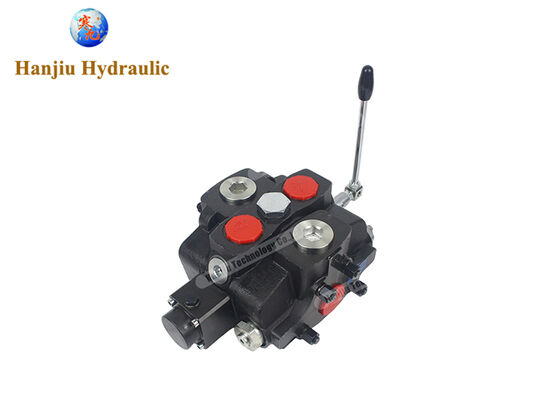

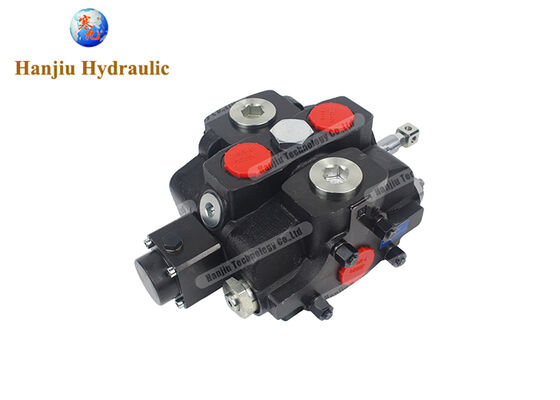

Válvula de control direccional SD25/1, 3 posiciones, A B cerrados en neutro, 240 LPM, 315 BAR



Válvula de control direccional SD25/1, 3 posiciones, A B Cerrado en Neutro, 240 LPM, 315 BAR





caudal	240 litros
número de carretes	1 carrete
válvula de sección de entrada	entrada lateral, con válvula de alivio
presión de ajuste de la válvula de alivio	315 bar
tamaño del puerto de entrada	G1
tipo de carrete	3 posiciones
disposición lateral de la palanca	palanca estándar
disposición lateral de la tapa del carrete	doble efecto de 3 posiciones, A/B Cerrado en Neutro
disposición de la sección de trabajo	tipo estándar
tamaño del puerto de trabajo	G3/4
tipo de sección de salida	salida lateral
tamaño del puerto de salida	G1













Válvula de Control Direccional 20-380L, 100 - 350 BAR





Válvulas de Control Direccional Hidráulicas – Totalmente Compatibles con Walvoil, Hydrocontrol, Badestnost y Otras Marcas Europeas y Americanas

Somos un fabricante profesional de válvulas de control direccional hidráulicas en China. Nuestros productos cubren varios métodos de control, incluyendo manual, eléctrico, neumático, electrohidráulico, electroeléctrico, electromagnético y control remoto. Los caudales varían de 20 a 300 L/min, y las presiones pueden alcanzar hasta 315 bar.



válvula SD	Caudal	Presión Máxima	Carrete
SD 25	240L/Min / 63 GPM	315 BAR	1-12 secciones
SDS 180	160L/Min / 42 GPM	315 BAR	1-12 secciones
SDS 380	380L/Min / 100 GPM	315 BAR	1-12 secciones
SD 4	45L/Min / 11.8 GPM	315 BAR	1 sección
SD 5	45L/Min / 11.8 GPM	315 BAR	1-7 secciones
SD 45	45L/Min	315 BAR	1-7 secciones
SD 55	45L/Min	315 BAR	1-7 secciones
SD11	70 LPM / 19.6 GPM	315 BAR	1-5 sección
SD14	120 LPM / 31.5 GPM	315 BAR	1 Sección
SD18	160 LPM / 42 GPM	315 BAR	1-4 Sección





Nuestras válvulas hidráulicas pueden reemplazar o igualar completamente las marcas italianas y europeas principales comoWalvoil, Hydrocontrol, y Badestnost. Son adecuadas para diversas aplicaciones, incluyendo maquinaria de construcción, maquinaria agrícola, plataformas de trabajo aéreo, equipos de manejo de materiales y vehículos industriales.





I. ¿Por qué los distribuidores, fabricantes de equipos y talleres de reparación deberían comprarnos?



1. Distribuidores: Altos márgenes de beneficio y rápida rotación de inventario



Nuestras válvulas hidráulicas tienen un precio de solo el 30%-50% de las marcas europeas y americanas, dejando amplios márgenes de beneficio para los distribuidores. Los caudales cubren de 20-380 L/min, y el número de unidades se puede expandir de 1 a 12 o más, proporcionando cobertura integral para diversas necesidades de soporte, desde maquinaria agrícola ligera hasta maquinaria de construcción pesada. También ofrecemos servicios de personalización OEM, apoyando la creación de marcas independientes y ayudando a los distribuidores a construir lealtad a largo plazo con los clientes.



2. Fabricantes de Equipos (OEM): Reducción de costos de adquisición y optimización de la cadena de suministro



Los fabricantes de equipos necesitan componentes centrales que sean fiables, tengan parámetros consistentes y tiempos de entrega estables. Nuestras válvulas hidráulicas son totalmente compatibles con las marcas europeas y americanas en términos de dimensiones, bridas de montaje, especificaciones de puertos, clasificaciones de presión y curvas de caudal, permitiendo el reemplazo directo de configuraciones existentes sin modificar el diseño de la máquina principal. Apoyamos la personalización basada en dibujos: las funciones del núcleo de la válvula no estándar, las posiciones especiales de los puertos, los solenoides de diferentes voltajes y los recubrimientos resistentes a la corrosión se pueden ajustar según sea necesario. Elegirnos reducirá sus costos de adquisición, acortará el tiempo de respuesta de la cadena de suministro y minimizará los largos períodos de espera asociados con las marcas importadas.



3. Proveedor de Servicios de Reparación: Suministro Completo de Piezas, Entrega Rápida



El mercado de reparación es el más vulnerable a las dificultades en la obtención de piezas, los largos plazos de entrega y los precios opacos. Proporcionamos una gama completa de piezas de fácil daño, incluyendo kits de sellado, conjuntos de núcleo de válvula, conjuntos de resorte y bobinas de electroimán. Los productos estándar se envían dentro de 7-15 días, con amplio stock y respuesta rápida, ayudando a los reparadores a reducir significativamente el tiempo de inactividad del equipo. En comparación con los largos ciclos de servicio postventa (60-90 días) de las marcas europeas y americanas, ofrecemos una ventaja de tiempo significativa.







II. ¿Cuáles son nuestras ventajas en comparación con las marcas europeas y americanas?





Ventaja 1: Ventaja de Precio Significativa, Liderazgo en Costo-Efectividad



A través de efectos de clúster industrial y una cadena de suministro integrada verticalmente (fundición, mecanizado de precisión CNC, rectificado de núcleo de válvula y componentes de sellado integrados), nuestros costos de producción son significativamente más bajos que los de los fabricantes europeos y americanos. Las válvulas hidráulicas con rendimiento equivalente tienen un precio del 30%-50% de las marcas europeas y americanas, sin comprometer la calidad. Los productos de válvulas hidráulicas nacionales han logrado una tecnología comparable a las marcas importadas, al tiempo que ofrecen una ventaja de precio inigualable.



Ventaja Dos: Comparación Integral de Parámetros Técnicos, Intercambiabilidad Perfecta



Nuestras válvulas hidráulicas son totalmente compatibles con las marcas internacionales en términos de clasificación de presión (hasta 315 bar), rango de caudal (20-380 L/min), número de unidades (1-12 unidades) y funciones de posición central. Pueden reemplazar directamente modelos correspondientes de marcas como Walvoil, Hydrocontrol y Badestnost. Por ejemplo, la serie Walvoil SD5 tiene un caudal nominal de 45 L/min, una presión de 315 bar y se puede utilizar en hasta 7 unidades; nuestros parámetros de producto correspondientes son completamente compatibles.



Ventaja Tres: Métodos de Control Integrales, Amplia Cobertura



Nuestros productos admiten múltiples métodos de control, incluyendo manual, eléctrico, neumático, electrohidráulico, eléctrico, electromagnético y control remoto. El método de control electrohidráulico combina las ventajas de las tecnologías electrónica e hidráulica, ajustando continuamente la posición del núcleo de la válvula regulando la señal eléctrica de entrada para controlar con precisión la presión y el caudal del sistema hidráulico, asegurando una operación de alta precisión en sistemas hidráulicos de precisión que requieren alta precisión de control. Desde la simple operación manual hasta el complejo control automatizado remoto, podemos proporcionar soluciones a juego.



Ventaja 4: Estructura Modular/Integral Disponible, Adaptabilidad Flexible



La válvula multivia modular adopta un diseño modular, donde cada módulo funcional se puede combinar de forma flexible según las necesidades reales. Es fácil de desmontar y volver a montar, ofreciendo una funcionalidad potente y facilitando la adición o reducción de conexiones. La válvula multivia integrada presenta una estructura compacta, alta rigidez y excelente sellado, lo que la hace adecuada para aplicaciones con espacio de instalación limitado. Ambas estructuras se pueden personalizar con válvulas de alivio, válvulas de reposición y válvulas combinadas para satisfacer de manera flexible las necesidades de diferentes sistemas principales.



Ventaja 5: Tiempo de Entrega Corto, Suministro Estable



Las marcas europeas y americanas a menudo tienen ciclos de entrega de 60-90 días, afectados significativamente por las fluctuaciones de la cadena de suministro global. Aprovechando el ecosistema de fabricación de componentes hidráulicos bien desarrollado de China y nuestra propia capacidad de producción estable, los modelos estándar se pueden enviar dentro de 7-15 días, y los pedidos a granel se pueden organizar para una producción rápida tras la negociación. Para los fabricantes OEM, esto se traduce en tiempos de espera de producción más cortos y capacidades de respuesta de mercado más rápidas.



Ventaja 6: Certificaciones Completas, Exportación sin Obstáculos



Nuestros productos cuentan con la certificación del sistema de gestión de calidad ISO 9001 y cumplen con estándares internacionales como CE, lo que permite una exportación fluida a mercados globales, incluyendo Europa, América del Norte, Sudeste Asiático, América del Sur, Oriente Medio y África. El clúster de la industria de componentes hidráulicos de China ha formado un sistema de cadena de suministro altamente especializado, que posee centros de mecanizado CNC avanzados, líneas de tratamiento térmico y bancos de pruebas hidráulicos completos para garantizar la precisión dimensional y la consistencia funcional del producto.





III. Principales Áreas de Aplicación de las Válvulas de Control Direccional Hidráulicas



Las válvulas de control direccional son el "centro nervioso" de un sistema hidráulico, utilizadas para controlar la dirección del flujo, el estado de encendido/apagado y la distribución del flujo del aceite hidráulico. Se utilizan ampliamente en:





Maquinaria de Construcción: Excavadoras, cargadoras, topadoras, rodillos de carretera, grúas, carretillas elevadoras, carretillas elevadoras telescópicas, cargadoras compactas, retroexcavadoras, grúas montadas en camiones, camiones bomba pluma, hormigoneras



Maquinaria Agrícola: Tractores, cosechadoras, empacadoras, pulverizadores, esparcidores de fertilizantes, cortacéspedes, sembradoras, maquinaria agrícola de pluma telescópica



Plataformas Industriales de Talleres Aéreos: Plataformas elevadoras de tijera, Plataformas elevadoras articuladas



Equipos de Manejo de Materiales: Carretillas elevadoras, apiladores, transpaletas, plataformas elevadoras, cabrestantes, polipastos



Vehículos Industriales: Vehículos sanitarios, compactadoras de basura, barredoras, fregadoras de suelos, vehículos mineros



Maquinaria Forestal: Máquinas taladoras, cosechadoras de madera, trituradoras de madera, desbrozadoras





Maquinaria Marina: Maquinaria de cubierta, sistemas de gobierno, cabrestantes de ancla



Automatización Industrial: Máquinas de moldeo por inyección, prensas, máquinas herramienta, sistemas hidráulicos de línea de producción







IV. Uso Correcto de las Válvulas de Control Direccional Hidráulicas



1. Consideraciones de Selección



Antes de seleccionar una válvula, confirme que los siguientes parámetros clave sean compatibles:



Coincidencia del Caudal: El caudal nominal de la válvula debe ser ≥ 1.1–1.2 veces el caudal requerido por el sistema (con margen). Calcule el caudal máximo total requerido por todos los actuadores (cilindros hidráulicos, motores) y seleccione una especificación de válvula a juego. Evite válvulas "insuficientes": un caudal insuficiente puede provocar sobrecalentamiento de la válvula, fugas o funcionamiento lento del actuador.



Coincidencia de Presión: La presión nominal de la válvula debe ser ≥ la presión de trabajo más alta del sistema, que puede alcanzar los 315 bar.



Método de Control: Defina claramente el método de operación (manual, eléctrico, neumático, electrohidráulico, etc.) y los requisitos de velocidad de respuesta. El control manual es adecuado para condiciones de operación simples; el control proporcional electrohidráulico es adecuado para sistemas automatizados; el control neumático es adecuado para entornos a prueba de explosiones.



Forma Estructural: Seleccione un diseño integral (compacto) o segmentado (expansión flexible) según el espacio de instalación.



Función de Posición Neutra: Confirme el tipo de función de posición neutra (por ejemplo, cierre en posición neutra, descarga en posición neutra, mantenimiento de presión en posición neutra, etc.) para garantizar un cambio continuo y sin sacudidas.



Especificaciones de Puerto: Confirme las especificaciones y la dirección de los puertos de entrada/salida y de trabajo (rosca G, rosca UNF, brida SAE, etc.) para facilitar la disposición de la tubería.





2. Requisitos de Instalación



Antes de la instalación, verifique que la presión nominal, el caudal nominal y la función de la válvula de carrete cumplan con los requisitos del sistema hidráulico. Los puntos de instalación incluyen:



La placa de montaje y el soporte deben estar planos, y la fuerza de apriete de los tornillos de montaje debe ser uniforme para evitar la torsión del cuerpo de la válvula.



Para válvulas multivia con múltiples secciones de válvula, asegúrese de que la varilla roscada de doble extremo esté apretada al par especificado (generalmente 95–120 N·m). Un par de apriete insuficiente provocará fugas de aceite entre las secciones de la válvula.



Al instalar el mecanismo de operación de la válvula externa, asegúrese de que la válvula de carrete se mueva libremente sin atascarse y evite fuerzas laterales en el núcleo de la válvula.



Al instalar en maquinaria sujeta a vibraciones severas, se deben tomar medidas de amortiguación de vibraciones.



Conecte correctamente los puertos de entrada (P), retorno (T) y todos los puertos de trabajo (A/B). El aceite a alta presión nunca debe entrar por el puerto de retorno para evitar dañar el cuerpo de la válvula.



La tubería del sistema no debe ser demasiado delgada o larga para evitar un aumento de la pérdida de presión y el sobrecalentamiento del sistema.



Si se realiza soldadura cerca de la válvula, evite que las salpicaduras de soldadura dañen las juntas tóricas, los guardapolvos y las partes expuestas de la válvula de carrete.







3. Requisitos de Aceite Hidráulico



El aceite de trabajo debe estar limpio, con una precisión de filtración no superior a 10 μm. El nivel de contaminación más alto del fluido hidráulico no debe ser inferior a ISO 4406 19/16, con un rango de viscosidad de 10–400 mm²/s y un rango de temperatura controlado entre -20 °C y +80 °C.





4. Operación y Mantenimiento Diario



Revise regularmente el nivel y la limpieza del aceite para evitar que las impurezas obstruyan los orificios o huecos de la válvula, causando atascos.

Reemplace el aceite hidráulico y el elemento filtrante cada 500–1000 horas, dependiendo de las condiciones de operación del equipo.

Cuando el equipo no se utilice durante períodos prolongados, se recomienda arrancar el equipo periódicamente y permitir que la válvula funcione varias veces para evitar el atasco del núcleo de la válvula.





V. Solución de Problemas y Métodos de Reparación Comunes



1. La Válvula de Carrete No se Restablece o las Posiciones son Inexactas



• Posibles Causas | Solución
• Resorte de Retorno Deformado | Reemplazar Resorte de Retorno
• Resorte de Posicionamiento Deformado | Reemplazar Resorte de Posicionamiento
• Manga de Posicionamiento Desgastada | Reemplazar Manga de Posicionamiento
• Suciedad entre el Cuerpo de la Válvula y la Válvula de Carrete | Limpiar Cuerpo de la Válvula y Válvula de Carrete
• Mecanismo de Control Externo Inflexible | Ajustar Mecanismo de Control y Reapretar Tornillos de Conexión





2. Fugas Externas



• Posibles Causas | Solución
• Juntas Tóricas Envejecidas o Dañadas en Ambos Extremos del Cuerpo de la Válvula de Reversión | Reemplazar Juntas Tóricas
• Juntas Tóricas Dañadas entre las Superficies de Contacto del Cuerpo de la Válvula | Reemplazar Juntas Tóricas
• Par de Apriete Insuficiente del Tornillo de Doble Extremo en Válvulas Multivia | Reapretar al Par Especificado (Aproximadamente 120 N·m)



3. Presión de la Válvula de Seguridad Inestable o Imposible de Ajustar

• Posibles Causas | Solución
• Resorte de Ajuste de Presión Deformado | Reemplazar Resorte de Alta Presión
• Válvula Piloto Desgastada | Reemplazar Válvula Piloto
• Tuerca de Bloqueo Floja | Apretar Válvula Piloto
• Orificio de Daño Obstruido del Núcleo de la Válvula Principal | Limpiar Núcleo de la Válvula Principal para Despejar el Orificio de Daño
• Fallo de la Piscina (Suministro de Aceite Insuficiente) Revisión de la Bomba Hidráulica



4. El mecanismo de trabajo se hunde notablemente cuando la válvula de carrete está en la posición neutra.

• Posibles Causas Solución de Problemas
• Aumento de la holgura entre el cuerpo de la válvula y la válvula de carrete debido al desgaste Reparar o reemplazar la válvula de carrete
• Desalineación de la válvula de carrete Asegurar la alineación de la válvula de carrete
• Desgaste o contaminación en la válvula cónica Reemplazar la válvula cónica o eliminar contaminantes.



5. Fallo de la válvula multivia (operación lenta o nula)

• Soluciones de Solución de Problemas Dirección
• Contaminación o bloqueo del aceite hidráulico Limpiar a fondo la válvula multivia y reemplazar el filtro
• Desgaste del núcleo de la válvula interna o sellos Reemplazar las piezas dañadas
• Aceite hidráulico deteriorado Drenar completamente el aceite viejo y añadir aceite nuevo que cumpla con los estándares
• Fallo de la válvula solenoide (válvula controlada eléctricamente) Comprobar la bobina y el circuito de la válvula solenoide; reemplazar la válvula solenoide si es necesario
• Alta temperatura ambiente Mejorar las condiciones de trabajo para evitar los efectos de la alta temperatura en la válvula
• Válvula de alivio secundaria floja u orificio de estrangulamiento bloqueado Comprobar la válvula de alivio secundaria y desmontar y limpiar el orificio de estrangulamiento.



6. Consejos de Mantenimiento

• Antes del mantenimiento, se debe realizar una inspección preliminar: Compruebe si el aceite hidráulico está limpio, si el nivel de aceite es normal y si hay algún daño o fuga obvia en el exterior de la válvula multivia.
• Después del desmontaje y la limpieza, compruebe el estado de todos los núcleos de válvula, sellos y resortes. Las piezas dañadas no deben soldarse ni enderezarse; deben reemplazarse.
• Para válvulas electrohidráulicas/electrohidráulicas, compruebe si la válvula solenoide y los circuitos relacionados funcionan correctamente.
• Si el daño interno es severo, se recomienda reemplazar toda la válvula multivia para garantizar la seguridad del sistema.
• Se recomienda reemplazar los sellos envejecidos durante el mantenimiento para garantizar que el rendimiento de la válvula se restaure a la configuración de fábrica.





VI. ¿Qué problemas puedo ayudar a resolver a distribuidores, fabricantes de equipos y proveedores de servicios de mantenimiento?





Lo que puedo ayudar a los distribuidores a resolver:



• Proporcionar un suministro estable de productos y precios competitivos, lo que le permite establecer una ventaja de precio en el mercado local.
• Apoyar la marca OEM y la marca personalizada para ayudarle a construir valor de marca.
• Proporcionar catálogos de productos, datos técnicos y soporte de mercado para ayudarle a abrir rápidamente el mercado.
• Suficiente stock de modelos estándar para satisfacer las necesidades de entrega rápida de pedidos pequeños y medianos.
• Nuestro equipo técnico de posventa siempre está en línea para ayudarle a responder a las preguntas de selección y técnicas de los clientes.





Lo que puedo ayudar a los fabricantes de equipos (OEM) a resolver:



• Ayudar a reducir los costos de adquisición de componentes centrales y aumentar el margen de beneficio de la máquina completa.
• Proporcionar alternativas totalmente compatibles con las marcas italianas en términos de tamaño y rendimiento, sin necesidad de modificaciones de diseño.
• Cobertura de caudal de 20-380 L/min, configuración flexible de 1-12 unidades para que coincida con precisión con los diferentes requisitos del sistema principal.
• Se dispone de personalización de lotes pequeños; se pueden procesar configuraciones no estándar según los dibujos proporcionados (funciones especiales del núcleo de la válvula, puertos de aceite no estándar, electroimanes con diferentes voltajes, recubrimientos especiales, etc.).
• Suministro estable y tiempos de entrega predecibles (productos estándar enviados dentro de 7-15 días) garantizan que su programa de producción no se vea afectado por las fluctuaciones de la cadena de suministro.
• Se proporciona asistencia para la adaptación del sistema y la puesta en marcha in situ para garantizar un funcionamiento estable después de la instalación.





 Lo que puedo ayudar a los proveedores de servicios de reparación a resolver:



• Acortar el tiempo de espera de las piezas: los productos estándar se envían dentro de 7-15 días, lo que reduce significativamente las pérdidas causadas por el tiempo de inactividad del equipo.
• Proporcionar juegos completos de piezas de fácil daño, incluyendo kits de sellado, conjuntos de núcleo de válvula, conjuntos de resorte y bobinas de electroimán, ofreciendo una solución integral.
• Nuestro equipo técnico proporciona soporte para la solución de problemas y orientación de reparación para ayudar a mejorar su eficiencia de servicio.
• Precios transparentes, suministro completo de piezas y respuesta oportuna le ayudan a construir una buena reputación entre los clientes finales.





VII. Bienvenido a comprar en China.





Estamos ubicados en la ciudad de Shijiazhuang, provincia de Hebei, y somos un fabricante profesional de válvulas de control direccional hidráulicas con muchos años de experiencia en I+D y producción de válvulas hidráulicas. Nuestros productos principales incluyen:



• Válvulas de control direccional hidráulicas (válvulas direccionales multivia) – Opciones manuales, eléctricas, neumáticas, electrohidráulicas, electroeléctricas, electromagnéticas y de control remoto disponibles, con opciones de tipos integrales o segmentados. Los caudales varían de 20-380 L/min, y las presiones hasta 315 L/min. bar
• Motores Hidráulicos (OMM/OMR/OMT/OMV/BM3/BMR/BMRS/BMS/BMP/BMH/BMT, etc.)
• Serie Completa de Engranajes de Dirección Hidráulica (101S/OSPC/OSPB/HKUS/BZZ-B, etc.)
• Frenos Hidráulicos Húmedos Estáticos Serie BK10





Elegir abastecerse directamente de nuestra fábrica en China le dará:



• Precios de fábrica competitivos – eliminando intermediarios
• Soporte técnico profesional – asistencia completa desde la selección hasta la instalación
• Garantía de suministro estable – nuestra propia línea de producción + cadena de suministro madura
• Capacidades de personalización flexibles – procesamiento basado en dibujos proporcionados, personalización OEM



Nuestros productos se exportan a muchos países y regiones de todo el mundo, ampliamente utilizados en maquinaria de construcción, maquinaria agrícola, plataformas de trabajo aéreo, maquinaria forestal, maquinaria marina y otros campos, y son de confianza para nuestros clientes.



Damos la bienvenida a distribuidores globales, fabricantes OEM y proveedores de servicios a visitar nuestra fábrica en China para discutir la cooperación. Ya sea que necesite pruebas de muestras, consulta técnica o compra a granel, le atenderemos con una actitud profesional y productos de alta calidad.





¡Contáctenos ahora para obtener nuestro catálogo de productos y precios!



Para las últimas especificaciones de productos, guía de selección y precios, póngase en contacto directamente con nuestro personal de ventas para obtener el manual oficial del producto y los términos y condiciones.
