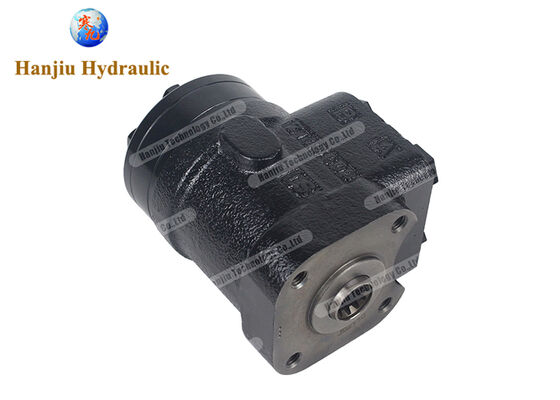

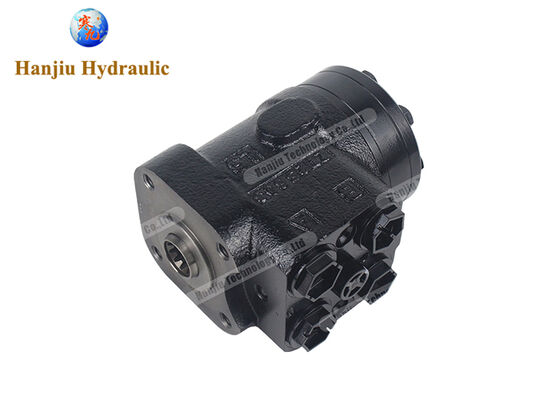

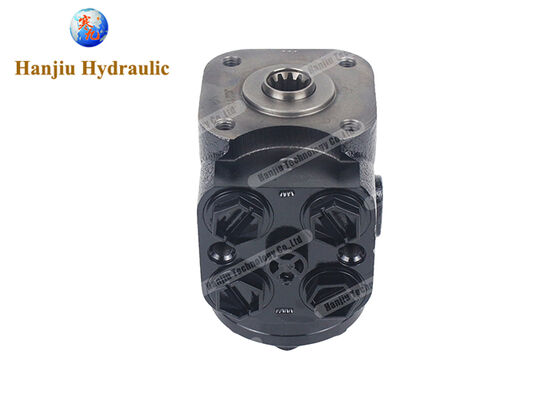

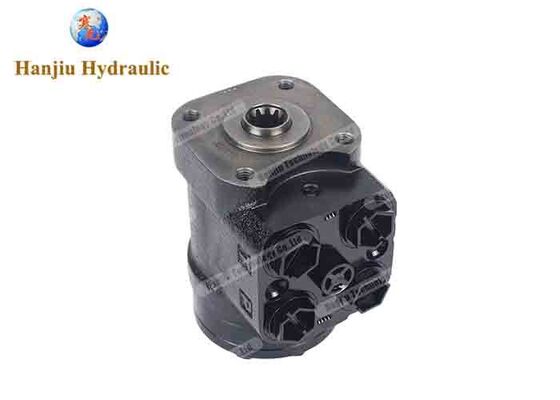

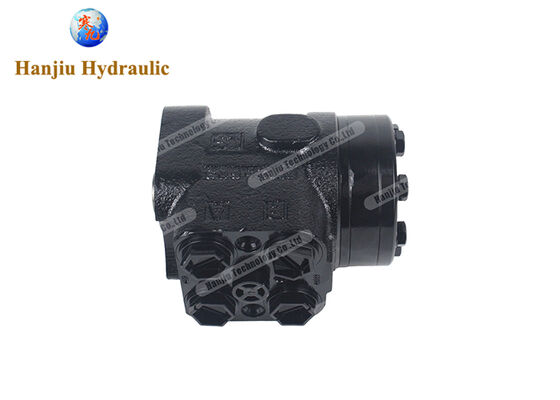

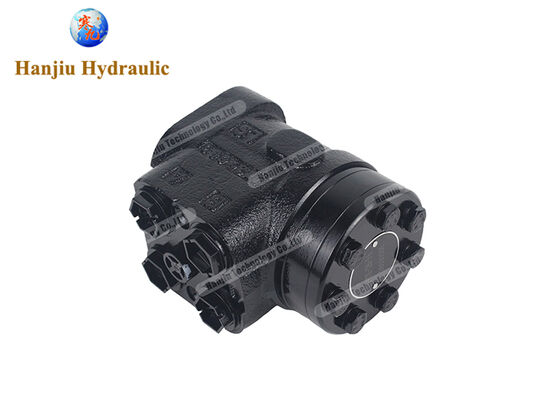

Sistema de dirección totalmente hidráulico de detección de carga de la serie 101S Un reemplazo ideal para OSPC
El101SEl sistema de dirección totalmente hidráulico de detección de carga de la serie es una solución de control de dirección rentable para maquinaria agrícola, maquinaria de construcción y vehículos especiales.Compatible totalmente con elCPC de las empresasLa serie LS, y con los parámetros de rendimiento que cumplen con los estándares internacionales, es un reemplazo ideal para los sistemas de dirección OSPC.Se utiliza ampliamente en los sistemas de control de dirección de vehículos pesados de baja velocidad como tractores, cargadoras, carretillas elevadoras, cosechadoras, rodadores, maquinaria naval, maquinaria forestal y maquinaria de mantenimiento de carreteras.
El desplazamiento principal del producto oscila entreEntre 50 y 400 ml/h, con una presión máxima de entrada de 17,5 MPa, una contrapresión continua máxima de 2,5 MPa y un par de dirección manual ≤ 130 N·m. Ofrece múltiples modos funcionales,incluido el ON (no sensible al núcleo abierto), CN (no sensible al núcleo cerrado), OR (responde al núcleo abierto) y LS (detección de carga), para satisfacer los requisitos de configuración de diferentes sistemas hidráulicos.
I. Uso correcto de las unidades de dirección 101S
1Puntos de instalación
Antes de la instalación, confirme que las especificaciones del producto coinciden con el sistema principal, incluido el desplazamiento, el método de conexión y la configuración de la válvula.apretar los tornillos de conexión hasta el valor de par especificado y aplicar el adhesivo adecuado para bloquear el hilo para evitar el aflojamiento debido a las vibraciones. Si la posición del brazo de balanceo necesita ajuste durante la instalación, primero retire el tornillo de ajuste del limitador de dirección correspondiente del equipo de dirección.Reinstalación con un par de 12±3 N·m. Durante toda la operación, evite estrictamente introducir objetos extraños en el equipo de dirección. Antes de conectar las líneas hidráulicas, asegúrese de que la tubería esté limpia y libre de impurezas,y que la viscosidad del aceite cumple los requisitos del sistema.
2Configuración del sistema
El equipo de dirección de la serie 101S puede utilizarse con una bomba de desplazamiento fijo, una bomba de desplazamiento múltiple de presión constante,o una bomba de detección de carga (una bomba variable con compensación combinada de caudal y presión) para formar diferentes configuraciones de sistemas de dirección hidráulica de detección de cargaLos modelos montados en placa (por ejemplo, 101S-5, 101S-5L, 101S-5E) pueden utilizarse con válvulas de prioridad tipo PVF* mediante conexión montada en placa.101S-5T) debe utilizarse con válvulas de prioridad de tipo DYXL o YXL mediante conexión montada en tubería.Durante la instalación, siga estrictamente los dibujos del producto y las instrucciones para la conexión de tuberías.
3. Precauciones de operación
Cuando se gira el volante, el núcleo de la válvula gira en un ángulo pequeño, el resorte se presiona hacia abajo, haciendo que la manga de la válvula gire.así conectando el circuito de aceiteEl eje de enlace impulsa el rotor en el estator a girar, entregando aceite hidráulico proporcional al ángulo del volante a la válvula de amplificación de flujo.el resorte hace que la manga de la válvula y el núcleo de la válvula vuelvan automáticamente al centroAntes de encender el sistema, compruebe el nivel de aceite y desangre las tuberías para evitar que entre aire y cause retraso o inestabilidad en la dirección.
II. Problemas comunes Métodos de solución y reparación de problemas
1. Dirección pesada
Causas posibles: aceite o aire insuficientes en el sistema hidráulico; filtro de depósito obstruido; válvula de regulación de la bomba de aceite defectuosa;anillo de sellado del pistón de la dirección de potencia dañado o cuerpo de la válvula anillo de sellado radial anillo de sellado del centro de la ranura; espacio libre excesivo de la válvula o cierre incorrecto.
Pasos para solucionar problemas: Compruebe el nivel de aceite y añada aceite → Limpiar el filtro → Despejar el aire → Compruebe la bomba de aceite y los sellos.
2. Fugas de aceite en las articulaciones del tren de dirección
Los puntos comunes de fuga de aceite incluyen las juntas entre el cuerpo de la válvula, el diafragma, el estator y el rotor, así como el revista o el sello de la válvula de alivio.
Métodos de reparación: Para las fugas de aceite en las juntas, reemplace el sello, limpie las juntas o apriete los pernos; para los registros dañados o los sellos de las válvulas de alivio, reemplace directamente los sellos correspondientes.
3. Dirección inoperante o dirección asistida inestable
Causas posibles: aire en el sistema hidráulico; piezas usadas del tren de dirección interno que provocan un mayor espacio libre; sistema hidráulico de señal LS bloqueado o señal de presión anormal.
Pasos para solucionar problemas: Aire de escape → Limpie el circuito de aceite → Compruebe si la señal de presión del puerto de aceite LS es normal → Si el desgaste interno es grave, desmonte y repare o reemplace el equipo de dirección.
4Consejos de mantenimiento
Después del desmontaje y limpieza, compruebe si los engranajes y el bastidor están desgastados y dañados, y si la carcasa está agrietada.Se recomienda comprobar simultáneamente el cojinete de empujeSi se encuentran daños, abolladuras, óxido o grietas, reemplácelas inmediatamente.se recomienda sustituir el equipo de dirección completo para garantizar la seguridad del sistema.
III. Ventajas del producto para los distribuidores
1Completamente comparable a las marcas internacionales, reemplazo sin preocupaciones
La serie 101S tiene la misma apariencia, estructura interna y parámetros de rendimiento que la serie OSPC**LS, y puede reemplazar directamente los productos de la serie convencional como:OSPC, M+S HKUS y Eaton 401.Los distribuidores no necesitan adaptar sus soluciones existentes; la sustitución es conveniente y tiene una gran aceptación por parte de los clientes.
2Diseño altamente integrado, rentabilidad líder
Esta serie integra la válvula de seguridad, la válvula de sobrecarga bidireccional, la válvula de reabastecimiento bidireccional y la válvula de control de entrada, todas dentro de la carcasa del equipo de dirección,eliminando la necesidad de bloques de válvulas de conexión adicionalesEsto hace que sea más conveniente de usar y las dimensiones de conexión se ajustan a las normas internacionales.y una menor tasa de fallas.
3. Configuraciones funcionales múltiples, amplia cobertura
El producto ofrece cuatro modos: ON (no respuesta de núcleo abierto), CN (no respuesta de núcleo cerrado), OR (respuesta de núcleo abierto) y LS (detección de carga).puede adaptarse a varios escenarios de aplicaciónLa distribución de un modelo puede servir a múltiples segmentos de mercado, lo que resulta en una alta eficiencia de la rotación de inventarios.
4. Cadena de suministro estable, tiempo de entrega controlado
Como fábrica de origen, contamos con una capacidad de producción estable y un sistema de control de calidad integral.Eliminar las preocupaciones de escasez de existencias y interrupciones del suministro.
5Respuesta rápida después de las ventas y alto margen de ganancias
En comparación con los largos ciclos posventa de las marcas europeas y americanas, ofrecemos una respuesta rápida y un suministro oportuno de piezas, ayudando a los distribuidores a reducir los costos de mantenimiento posventa.Un sistema razonable de precios franco fábrica garantiza a los distribuidores amplios márgenes de beneficio.
¿Qué problemas puedo resolver para usted?
Para distribuidoresAyudarle a abrir rápidamente el mercado
La serie 101S reemplaza perfectamente a la serie OSPC sus recursos de clientes OSPC existentes pueden ser convertidos directamente sin necesidad de adquirir nuevos clientes.precios competitivos, y respuesta postventa oportuna, ayudándole a mejorar la satisfacción del cliente y las tasas de recompra.
Para fabricantes OEMAyudándole a optimizar su cadena de suministro
Lo que necesitas son componentes hidráulicos básicos con un rendimiento confiable, parámetros consistentes y tiempos de entrega estables.La serie 101S cumple plenamente con las dimensiones de conexión estándar internacional y puede reemplazar directamente la configuración original OSPC sin modificar el diseño de la unidad principalApoyamos la personalización basada en los dibujos proporcionados; todo, desde las posiciones de los orificios de montaje hasta los tipos de puertos de aceite, se puede ajustar según sea necesario,Ayudándole a reducir los costos de adquisición y optimizar el diseño de su cadena de suministro.
Para proveedores de servicios de reparación Hacer las reparaciones más eficientes
Los mayores temores en el mercado de reparación son la falta de disponibilidad de piezas, los precios opacos y los largos plazos de entrega.Tenemos una gama completa de especificaciones de desplazamiento y configuraciones de válvulasDesde piezas estándar hasta ensambles de válvulas personalizados, ofrecemos una ventanilla única.Reducir significativamente el tiempo de espera de reparación y mejorar la reputación de su servicio.
V. Bienvenido a comprar en China
Somos un fabricante profesional de engranajes de dirección hidráulica ubicado en Shijiazhuang, provincia de Hebei, China. Con años de experiencia en I + D y producción de engranajes de dirección totalmente hidráulica,nuestros productos están certificados SGS/BVSuministramos múltiples series de engranajes de dirección totalmente hidráulicos, incluyendoLos datos de los Estados miembros sobre las medidas de protección de los derechos de propiedad intelectual y de los derechos de propiedad intelectual de las personas físicas y jurídicas que participan en el programa de protección de los derechos de propiedad intelectual y de las personas jurídicas que participan en el programa de protección de los derechos de propiedad intelectual y de las personas jurídicas que participan en el programa de protección de los derechos de propiedad intelectual y de las personas jurídicas que participan en el programa de protección de los derechos de propiedad intelectual y de las personas jurídicas que participan en el programa de protección de la propiedad intelectual., con las especificaciones completas. También podemos comprometernosProducción de equipos OEM/ODMpedidos personalizados.
Elegir comprar directamente de nuestra fábrica en China le dará: precios de fábrica competitivos, soporte técnico profesional y una garantía de suministro estable.Nuestros productos se exportan a muchos países y regiones de todo el mundo, y se utilizan ampliamente en maquinaria agrícola, maquinaria de construcción, maquinaria marina, maquinaria forestal y otros campos, disfrutando de un alto nivel de confianza de los clientes.
Damos la bienvenida a los distribuidores globales, fabricantes OEM y proveedores de servicios para visitar nuestra fábrica en China para discutir la cooperación.o compras a granel, le serviremos con una actitud profesional y productos de alta calidad.
Póngase en contacto con nosotros ahora para obtener nuestro catálogo de productos y cotización!
Para obtener las últimas especificaciones y cotizaciones del producto, póngase en contacto directamente con nuestro personal de ventas para obtener el manual oficial del producto y los términos comerciales.
