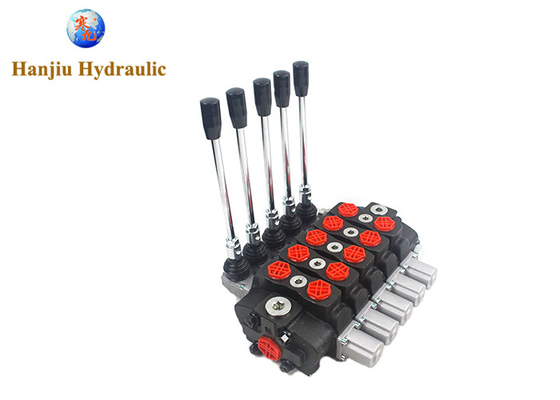

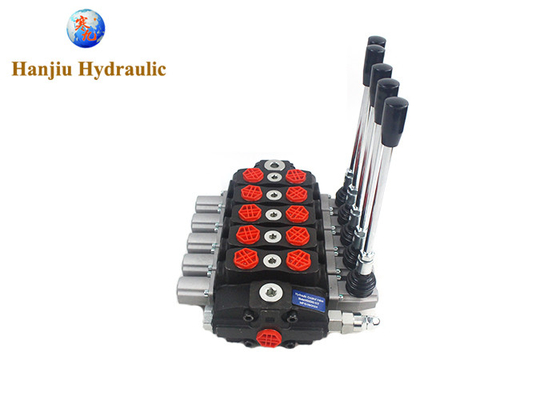

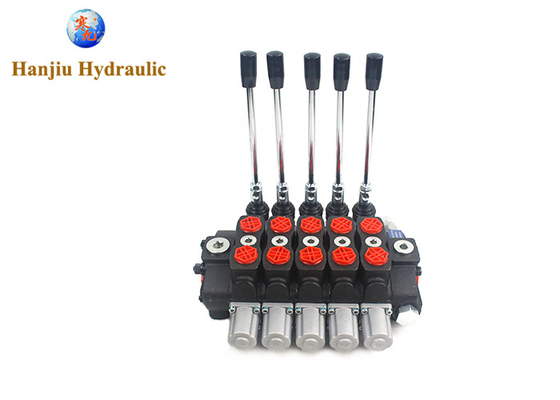

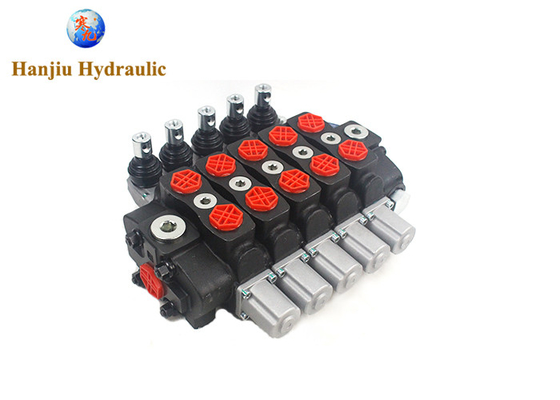

Excavadoras de retroexcavadoras piezas de repuesto hidráulicas válvula de control manual hidráulico direccional SD8-5
con una capacidad de transmisión superior a 100 W, pero no superior a 300 W,
puede satisfacer diferentes requisitos de flujo; su diseño compacto, pesado y simple, puede utilizarse en una variedad de escenarios de trabajo para sistemas hidráulicos de centro abiertos o cerrados;una variedad de métodos de control para elegir
Tipo de control:manual, por cable, neumático,
- ¿Qué es lo que se está haciendo?
Tipo de circuito:paralelo
Aplicación:
Las grúas, las carretillas telescópicas, las excavadoras y las compactadoras.
| velocidad de flujo |
Se aplicarán las siguientes medidas: |
| número de carretes |
5 bobinas |
| válvula de sección de entrada |
con una capacidad de ventilación superior a 300 W, |
| presión de ajuste de la válvula de alivio |
315 bar |
| tamaño del puerto de entrada |
G3/8, G1/2, G3/4 |
| tipo de carrete |
3 posicionamiento, doble acción |
| Disposición lateral del manillar |
Tipo estándar |
| Disposición lateral de la tapa del carrete |
3 posición, retorno del resorte, control manual, control de frenado, |
| disposición de las secciones de trabajo |
Tipo estándar |
| tamaño del puerto de trabajo |
G3/8, G1/2, G4/3, G1 |
| Tipo de sección de salida |
La salida superior, el lado. |
| tamaño del puerto de salida |
G3/8, G1/2, G4/3, G1 |
A. Noválvula hidráulicaes un elemento utilizado para controlar la presión, el flujo y la dirección del fluido en un sistema hidráulico.
En primer lugar, la clasificación
1De acuerdo con la función, se puede dividir en válvula de control de presión, válvula de control de flujo y válvula de control direccional.como las válvulas de alivioLas válvulas de control de flujo se utilizan para regular el flujo en el sistema, como las válvulas de aceleración, las válvulas de control de velocidad, etc.Las válvulas de control direccionales se utilizan para cambiar la dirección del flujo de fluidos, como las válvulas de frenado, las válvulas de retroceso, etc.
2De acuerdo con la forma estructural, puede dividirse en válvula de carrete, válvula pop, válvula de bola, etc.
En segundo lugar, el principio
Valvas hidráulicascontrolar la dirección del flujo, la presión y el flujo del aceite hidráulico cambiando la posición relativa entre el carrete y el asiento.Cuando el núcleo de la válvula se ve afectado por señales de control externas (como electromagnéticos, fuerzas mecánicas, etc.), se generará el desplazamiento correspondiente, que cambiará el área de apertura y flujo del puerto de la válvula para lograr el control del sistema hidráulico.
En tercer lugar, el ámbito de aplicación
Es ampliamente utilizado en maquinaria de construcción, equipos metalúrgicos, maquinaria minera, maquinaria de moldeo por inyección, barcos, aeroespacial y otros campos.Las válvulas hidráulicas se utilizan para controlar el levantamientoEn las máquinas de moldeo por inyección, las válvulas hidráulicas se utilizan para controlar los procesos de sujeción del molde, inyección, embalaje a presión,y desmoldeo de máquinas de moldeo por inyección.
Cuarto, las características
1Alta precisión de control: puede controlar con precisión la presión, el flujo y la dirección del sistema hidráulico.
2Respuesta rápida: puede responder rápidamente a la señal de control y realizar el control en tiempo real del sistema hidráulico.
3. Alta fiabilidad: Tiene un buen rendimiento de sellado y capacidad antipolución, y puede funcionar de manera estable durante mucho tiempo en ambientes de trabajo duros.
4- Estructura compacta: pequeño tamaño, peso ligero, fácil de instalar y mantener.
5. Métodos de solución de problemas paraválvulas hidráulicas
Solución de problemas de las válvulas de control de presión
1Fallo de la válvula de alivio
La presión no puede ajustarse: comprobar si el resorte está dañado o deformado, si el núcleo de la válvula está atascado y si el orificio de amortiguación está bloqueado.sustituir el resorteSi el núcleo de la válvula está atascado, el núcleo de la válvula y el cuerpo de la válvula deben limpiarse; si el orificio de amortiguación está bloqueado, limpiar el orificio de amortiguación.
Gran fluctuación de la presión: puede ser que el carrete no esté bien ajustado al asiento o que haya impurezas en el aceite.el sistema hidráulico se puede limpiar y el fluido se puede reemplazar.
Fugas graves: Compruebe si el sello está dañado y reemplace el sello si está dañado.
2Fallo de la válvula reductora de presión
Presión de salida inestable: comprobar si el carrete está atascado y si el muelle está fallando.
Fugas: comprobar el sello y reemplazar el sello dañado.
