Datos del producto:
Pago y Envío Términos:
|
| Producto: | alto motor de esfuerzo de torsión de poca velocidad | El material: | De hierro fundido |
|---|---|---|---|
| El desplazamiento: | 165 ml/día | velocidad: | 283 a 355 rpm |
| Torque de trabajo: | 307-422 Nm | Producción: | 8.9-15.7 Kw |
| caída de presión: | 14 a 19 MPa | Las demás: | SAE Un montaje |
| El eje: | 25Eje de 4 mm | Rotación: | CCW |
| Resaltar: | El motor de la serie TE de Parker TE,Se aplicará el método de ensayo de los motores de combustión interna.,2 Motor eléctrico de parche de perno |
||

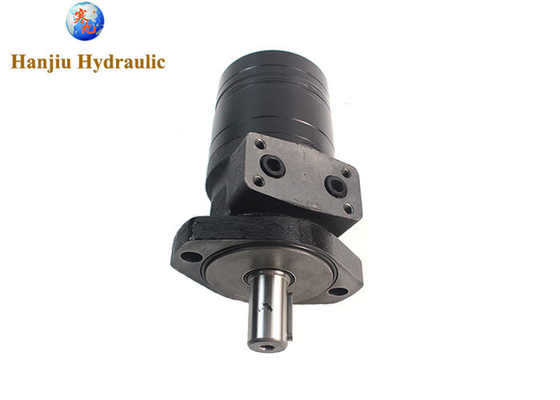

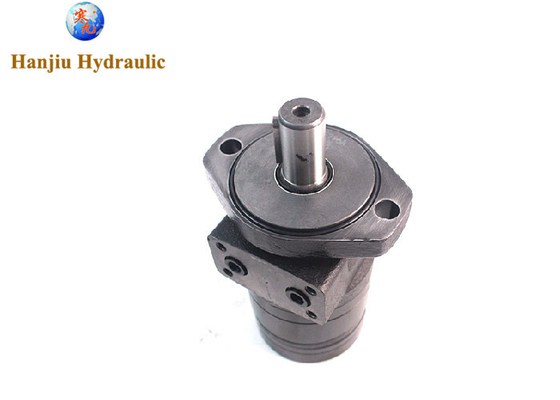

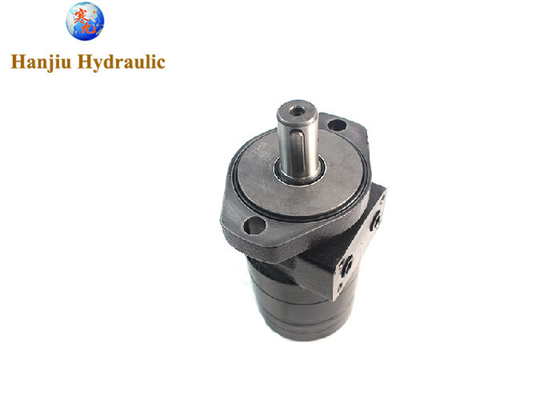

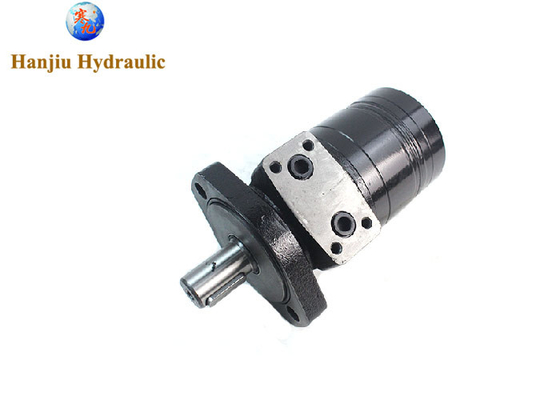

Motor de la serie TE de Parker TE0165CN410AAAB, eje de brida de 2 tornillos, 1 " SAE llave paralela, hilos de puerto múltiple
Una revisión rápida:
Número de modelo: BME2-165-HM-A
Desplazamiento: 165 ml/h
Velocidad, 283-355 rpm
Torque, 307-422 Nm
Producción de 8,9-15,7 Kw
Baja de presión, 14 - 29 MPa
Las demás:
Eje, eje de llave de 25,4 mm
Rotación, CCW
Características, traje Parker TE0165CN410AAAB
Aquí están los detalles técnicos:
| El tipo | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 230 | 250 | 295 | 315 | 375 | ||
| El desplazamiento geométrico (cm3/rev.) | 66.8 | 81.3 | 101.6 | 127 | 157.2 | 193.6 | 226 | 257 | 287.8 | 314.5 | 370 | |
| Velocidad máxima (rpm) | - ¿Qué quieres decir? | 667 | 543 | 439 | 350 | 283 | 229 | 247 | 216 | 196 | 178 | 152 |
| Int. | 842 | 689 | 553 | 441 | 355 | 289 | 328 | 287 | 254 | 235 | 199 | |
| Par máximo (N•m) | - ¿Qué quieres decir? | 126 | 157 | 191 | 245 | 307 | 382 | 378 | 381 | 393 | 448 | 439 |
| Int. | 176 | 215 | 268 | 335 | 422 | 520 | 528 | 543 | 547 | 587 | 613 | |
| Producción máxima (kW) | - ¿Qué quieres decir? | 8.3 | 8.8 | 7.9 | 8.9 | 8.9 | 9 | 9.9 | 9.3 | 8.7 | 8 | 7.6 |
| Int. | 13.9 | 14.4 | 13.5 | 14.1 | 15.6 | 15.7 | 17.9 | 16.5 | 15.6 | 14.3 | 14 | |
| Caída de presión máxima (MPa) | - ¿Qué quieres decir? | 14 | 14 | 14 | 14 | 14 | 14 | 12 | 11 | 10 | 10 | 9 |
| Int. | 19 | 19 | 19 | 19 | 19 | 19 | 165 | 15.5 | 14.5 | 13.5 | 12.5 | |
| el pico | 20 | 20 | 20 | 20 | 20 | 20 | 18 | 18 | 17 | 16 | 16 | |
| Flujo máximo (L/min) | - ¿Qué quieres decir? | 45 | 45 | 45 | 45 | 45 | 45 | 57 | 57 | 57 | 57 | 57 |
| Int. | 57 | 57 | 57 | 57 | 57 | 57 | 75 | 75 | 75 | 75 | 75 | |
Las cinco partes principales de unsistema hidráulicoincluyen:
1Elemento de potencia: Este es el "corazón" del sistema hidráulico, generalmente se refiere a la bomba hidráulica.Su función principal es convertir la energía mecánica proporcionada por el motor primario (como el motor eléctrico) en energía mecánica.El motor de combustión interna, etc.) en la energía hidráulica del fluido de trabajo.
2Actuador: Esta parte es principalmente el motor hidráulico, que convierte la energía hidráulica del líquido de trabajo en la energía mecánica de la carga motriz.Los actuadores comunes son cilindros hidráulicos y motores hidráulicos, que se utilizan para lograr el movimiento lineal y el movimiento rotativo, respectivamente.
3Componentes de control: incluyen principalmente varias válvulas de control hidráulico, tales como válvulas de control de presión, válvulas de control de flujo y válvulas de control direccional.La función principal de estas válvulas es controlar y regular la presión, el caudal o la dirección del fluido de trabajo para satisfacer los requisitos de rendimiento de transmisión del sistema hidráulico.
4. componentes auxiliares: esta parte incluye el depósito de combustible, el filtro de aceite, el refrigerador, el calentador, el acumulador, la tubería de aceite y la unión de las tuberías, el anillo de sellado, la unión de cambio rápido, la válvula de bolas de alta presión, el conjunto de la manguera,articulación de medición de presión, manómetro de presión, manómetro de nivel de aceite, termómetro de aceite, etc. Estos componentes desempeñan un papel auxiliar y protector en el sistema hidráulico, asegurando el funcionamiento normal del sistema.
5Medios de trabajo: aceite hidráulico y emulsión. No sólo son portadores de energía, sino también portadores de información para el control de la condición y el diagnóstico de fallos de los sistemas hidráulicos.Los aceites hidráulicos más utilizados incluyen aceites minerales, grasas animales y vegetales y emulsiones.
El principio de funcionamiento del sistema hidráulico es el siguiente: la bomba hidráulica aspira el líquido del tanque de aceite, envía el líquido a la válvula hidráulica a través de la presión,la válvula hidráulica controla la dirección del flujo y la presión del líquido, y luego envía el líquido al cilindro hidráulico (o motor hidráulico),y el cilindro hidráulico (o motor hidráulico) convierte la presión del líquido en energía mecánica para completar el trabajo correspondienteUna vez terminado el trabajo, el líquido es controlado por la válvula hidráulica para que vuelva a fluir al tanque hidráulico en preparación para el siguiente ciclo de trabajo.
Sistemas hidráulicosLa industria de las máquinas herramienta, la industria metalúrgica, la industria automotriz, la industria textil y la industria naval.La transmisión hidráulica y la tecnología de control se han utilizado ampliamente en las armas y equipos de la marina., fuerzas terrestres y aéreas en la industria de la defensa nacional, molineras, máquinas de perforación, fresadoras y planadoras en la industria de máquinas herramienta,y vehículos todoterreno hidráulicos y vehículos de descarga hidráulica en la industria del automóvil.
sistema de control hidráulico
Sistemas electrohidráulicos
