Datos del producto:
Pago y Envío Términos:
|
| Artículo: | Motores de LSHT | Modelo: | 2000 series |
|---|---|---|---|
| Partes 1: | Soporte del cojinete | Partes 2: | Eje |
| Partes 3: | Geroler | Partes 4: | Válvula |
| Alta luz: | motor de la válvula de disco del lsht,motor de la válvula de disco del ce,motor del geroler del ce |
||

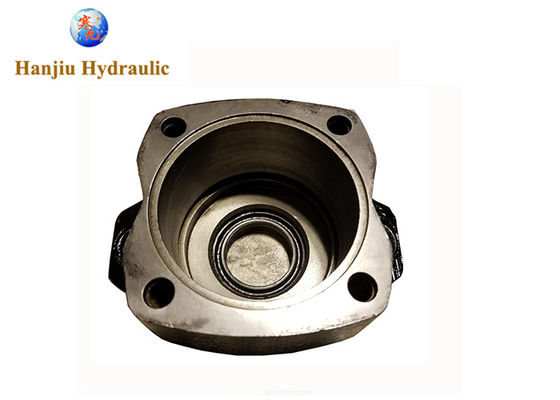

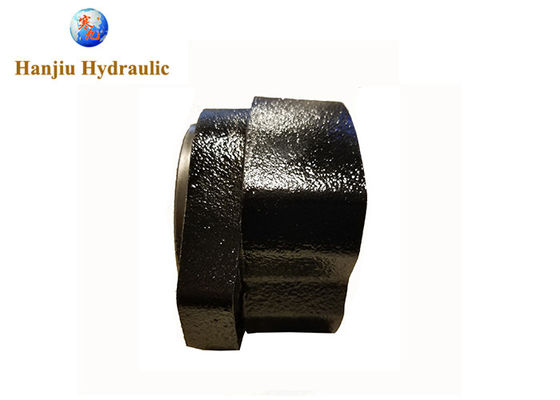

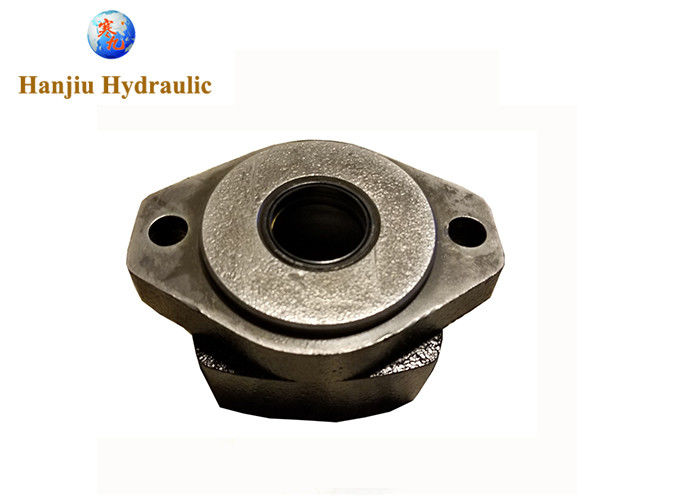

Soporte del cojinete, 2000 series, SAE A, carbón de leña Lynn 2000 manuales del desmontaje de la reparación del motor del geroler de la válvula de disco de la serie
Desmontaje
La limpieza es extremadamente importante al reparar
motor hidráulico. Trabajo en un área limpia. Antes de desconectar
las líneas, limpian la zona portuaria del motor a fondo. Uso
un cepillo de alambre para quitar el material extranjero y la ruina de
alrededor de las juntas exteriores del motor. Compruebe el eje y
la ranura dominante, quita todas las mellas, rebabas o filos que pudieron
dañe los sellos del soporte del cojinete al instalar el eje
y conjunto de cojinetes. Antes de comenzar el desmontaje
los procedimientos, drenan el aceite por dentro del motor.
1. Coloque el motor en un tornillo con el eje de salida abajo.
Abrazadera a través del reborde de montaje del motor no
la vivienda. La presión de fijación con abrazadera excesiva causará
distorsión. Al afianzar con abrazadera, utilice algún protector
dispositivo en el tornillo, tal como mandíbulas suaves especiales, pedazos
del caucho duro o del tablero.
Aunque no todos los dibujos muestren el motor en un tornillo, nosotros
recomiende que usted mantiene el motor el tornillo durante
desmontaje y nuevo ensamble. Siga la fijación con abrazadera
los procedimientos explicaron en el manual
2. Quite 4 pernos del motor.
3. Alojamiento de la válvula de elevación recto para arriba. Si cuidadosamente hecho
los pernos, las primaveras, el montaje del anillo de la balanza, y la válvula lo van a hacer
permanezca en la placa de la válvula.
4. Quite cuidadosamente el sello del diámetro 76,0 [de 3,00] de
alojamiento de la válvula.
5. quite el dren del caso enchufe-con el sello, de
alojamiento de la válvula.
6. quite 2 pernos y 2 primaveras del anillo de la balanza
la asamblea, véase el cuadro 5.
7. Quite el montaje del anillo de la balanza.
8. quite los sellos de cara internos y externos de
anillo de la balanza.
9. quite la válvula.
10. (a) quita la placa de la válvula.
11 (a) quita [los 3,00] sellos del diámetro 76,0 de
placa de la válvula.
12. (a) quita la impulsión de la válvula.
10. (b) quita el anillo de la impulsión y de retención de la válvula
11 (b) quita la placa de la válvula y el sello del diámetro 76,0 [de 3,00]
de la placa de la válvula
12. (b) quita el criado de la impulsión
13. Quite el Geroler. Esté seguro de conservar los rodillos adentro
el anillo externo si son flojos.
14. Quite la impulsión.
15. Quite [los 3,00] sellos del diámetro 76,0 de
lleve la placa, véase el cuadro 7.
16. Quite la placa del desgaste.
17. Quite el sello de cara del eje de la placa del desgaste.
18. Quite [los 3,00] sellos del diámetro 76,0 de
soporte del cojinete.
19. Usted puede necesitar a una prensa quitar el eje y el transporte
asamblea del soporte del cojinete. (La llave debe ser
quitado antes de quitar el eje.)
20. Utilice un pequeño destornillador para quitar el sello del eje,
sello de la lavadora de respaldo y de la exclusión del transporte
la vivienda, véase el cuadro 10. No dañe el diámetro interior de
vivienda.
NNote: Las piezas individuales del eje y del conjunto de cojinetes no son
vendido por separado. Substituya como unidad.
